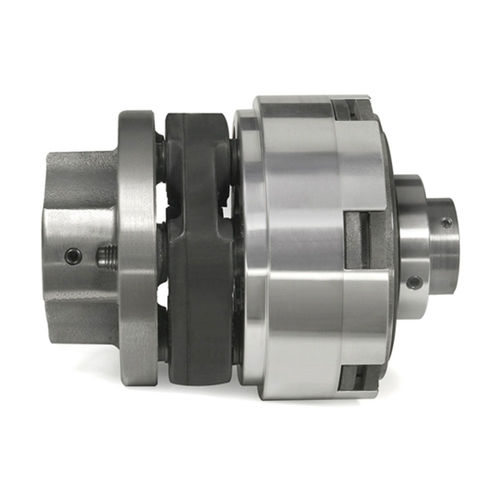

Limiteur de couple avec accouplement élastique STL Series

à frictionmécanique

Accouplement flexible limiteur de couple à friction mécanique Protection contre les surcharges entre deux arbres supportés avec un léger désalignement angulaire et/ou parallèle Fonction : Protection contre les surcharges Disposition de l'entraînement : Arbre à arbre, léger désalignement angulaire et/ou décalage parallèle Le mécanisme du limiteur de couple est percé et claveté pour se connecter à un arbre entièrement supporté. L'accouplement est alésé et claveté pour se connecter à un arbre entièrement supporté. Fonctionnement Le limiteur de couple à friction à engagement continu glisse lorsque le couple réglé est dépassé. Il continue à glisser jusqu'à ce que la surcharge cesse. Chaque côté de l'ensemble, (1) le mécanisme du limiteur de couple et (2) l'accouplement, est fixé à un arbre entièrement supporté, créant une connexion pour le transfert du mouvement rotatif d'un arbre à l'autre. Applications Protection contre les surcharges momentanées. Les limiteurs de couple ne sont pas recommandés dans les applications de contrôle continu du glissement ou de la tension. Envisager un embrayage ou un frein de contrôle de tension SensiFlex®. Le régime maximal varie selon le modèle. Veuillez consulter les fiches techniques. Consultez le service technique si l'application prévue dépasse le nombre de tours/minute maximum indiqué. Caractéristiques de conception Aucune réinitialisation n'est nécessaire après le glissement du limiteur de couple. Le réglage du couple de glissement peut être ajusté. L'élément élastomère compense jusqu'à 3 degrés de désalignement angulaire et jusqu'à 0,040 de décalage parallèle entre les arbres. Chaque côté de l'ensemble est alésé et claveté pour s'adapter à toute taille d'arbre jusqu'au maximum indiqué (US et métrique). Montage Des vis de réglage et une clé fournie par le client relient le mécanisme du limiteur de couple à un arbre et le moyeu d'accouplement à un second arbre entièrement supporté Les deux arbres doivent être supportés par des paliers
