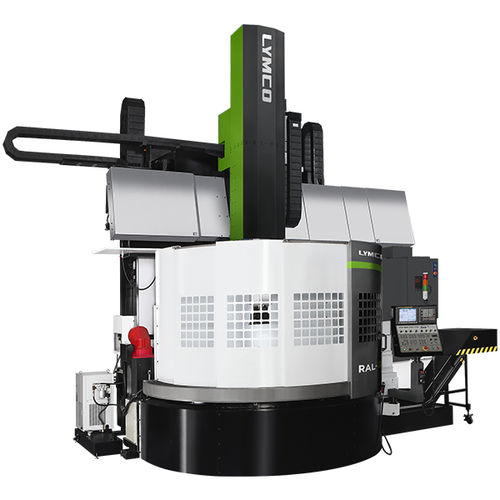

Centre de tournage CNC RAL series
vertical2 axespour usinage lourd

centre de tournage CNC
centre de tournage CNC
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type de commande
CNC
Orientation de la broche
vertical
Nombre d'axes
2 axes
Applications
de perçage, pour usinage lourd
Autres caractéristiques
fraisage, de taraudage, d'alésage
Diamètre

1 500 mm, 2 000 mm, 2 500 mm
(59,06 in, 78,74 in, 98,43 in)

Vitesse de rotation

Min: 24 rpm
(150,796 rad.min-1)

Max: 2 400 rpm
(15 079,645 rad.min-1)

Diamètre de coupe maximale

1 500 mm, 1 900 mm, 2 400 mm
(59 in, 75 in, 94 in)

Course X

Min: 200 mm
(8 in)

Max: 1 380 mm
(54 in)

Course Z

900 mm, 1 000 mm
(35 in, 39 in)

Avance rapide sur X

12 000 mm/min
(8 in/s)

Avance rapide sur Z

10 000 mm/min
(7 in/s)

Puissance nominale

7,5 kW, 11 kW, 15 kW
(10,2 hp, 15 hp, 20,4 hp)

Description

Le centre de tournage vertical LYMCO RAL se concentre sur les besoins généraux de tournage des ateliers quotidiens. Conçu avec un bélier octogonal et une table de roulement à rouleaux cylindriques + rouleaux coniques centralisés, le tour vertical RAL peut effectuer des coupes profondes tout en bénéficiant d'un bon dégagement pour l'alésage et le tournage ID. En ajoutant la fonction d'axe C, le centre de tournage vertical RAL est capable de fraiser, de percer et de tarauder une pièce. Le rail transversal mobile offre une configuration flexible pour les pièces à profil haut ou bas. Au cœur de la machine se trouve le système de roulements à double position nouvellement amélioré. La charge axiale et radiale est supportée par deux jeux de roulements à rouleaux de type japonais. La table de tournage est soutenue par le nouveau système de refroidissement et le système de gestion des copeaux, qui permet une mise à niveau complète des performances. Il en résulte un résultat de tournage de 10 microns sur tous les côtés. Table de tournage La conception de la table de roulement à double position comprend un roulement à rouleaux cylindriques de poussée et un roulement à rouleaux coniques centralisé pour permettre des performances stables dans les travaux lourds. Coulisseau Le bélier octogonal a la force nécessaire pour effectuer des travaux de tournage lourds. Rail transversal traverse à 5 positions avec blocs de verrouillage hydrauliques indépendants. barre transversale inclinée à 15° pour RAL-16(M)P et RAL-20(M)P. Outillage en direct La fonction d'axe C est disponible en option. La possibilité de fraiser, percer et tarauder en une seule fois réduit considérablement le deuxième processus d'usinage.

---
