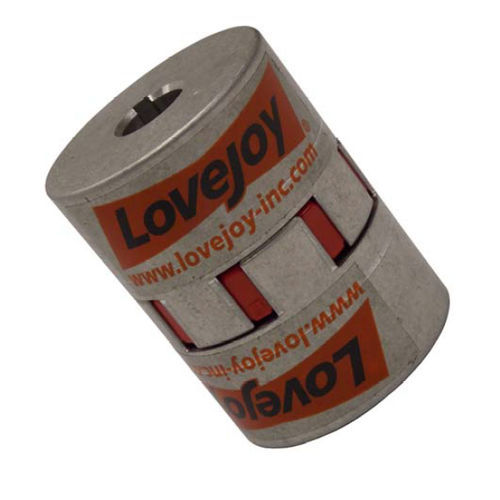

Accouplement à mâchoires CJ series
à liaison élastomèreflexible en torsionpour arbre de transmission

accouplement à mâchoires
accouplement à mâchoires
accouplement à mâchoires
accouplement à mâchoires
accouplement à mâchoires
accouplement à mâchoires
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
à mâchoires, à liaison élastomère, flexible en torsion
Applications
pour arbre de transmission, pour bride
Autres caractéristiques
pour problème de désalignement, double, large
Fixation
manchon
Couple

Min: 7 Nm
(5,1629 ft.lb)

Max: 69 990 Nm
(51 621,9748 ft.lb)

Vitesse de rotation

Min: 1,2 rpm
(7,54 rad.min-1)

Max: 19 000 rpm
(119 380,52 rad.min-1)

Description

Accouplement d'arbres de norme européenne Amélioration de la souplesse en torsion et de la capacité de désalignement angulaire (jusqu'à 1,3°) Sécurité en cas de défaillance (fonctionne toujours en cas de défaillance de l'élastomère) Pas de contact métal sur métal Résistant à l'huile, à la saleté, au sable, à l'humidité et à la graisse Configurations de conception Configuration standard - 2 moyeux standard, 1 anneau élastométrique Double boulon (CJDB) - 2 moyeux d'arbre, 2 bagues à mâchoires, 1 araignée élastométrique Boulon simple (CJSB) - 1 moyeu d'arbre, 1 anneau de mâchoire, 1 moyeu standard, 1 anneau élastomère Grande bride sur moyeu (CJLFH) - 1 moyeu standard, 1 grande bride, 1 anneau élastomère Double Grande Bride (CJDLF) - 2 Grandes Briques, 1 Spider Elastométrique Petite Bride à Moyeu (CJSFH) - 1 Moyeu Standard, 1 Anneau de Mâchoire, 1 Araignée Elastométrique Petite bride double (CJDSF) - 2 bagues à mâchoires, 1 araignée Accouplement à entretoise (CJSPC) - 2 moyeux standard, 1 entretoise, 2 araignées élastométriques Entretoise d'accouplement (CJDSPC) - 2 moyeux standard, 2 bagues à mâchoires, 1 entretoise, 2 araignées

---
