Obturateur de protection laser LS-20

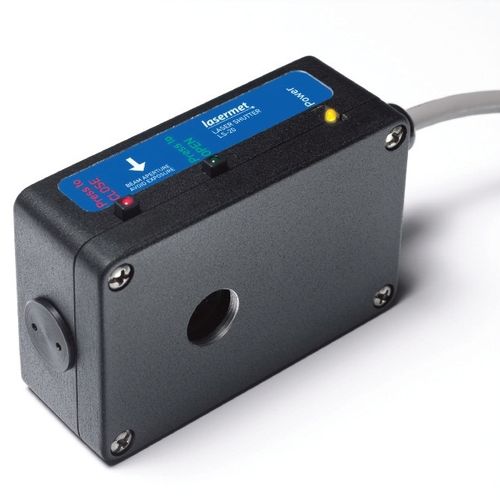

Obturateur de faisceau de sécurité laser à haute intégrité L'obturateur de sécurité laser Lasermet LS-20 est destiné à fournir un moyen de prévenir l'exposition accidentelle à un faisceau laser potentiellement dangereux. Il a été conçu pour faire partie d'un système de sécurité à haute intégrité et comporte une lame à fermeture par gravité et des contacts de vérification de déconnexion de force. Lorsqu'il est fermé, l'obturateur dévie le faisceau laser entrant sur une décharge de faisceau interne où l'énergie est convertie en chaleur qui est dissipée dans le boîtier en aluminium de l'obturateur. Lorsque l'obturateur est ouvert, le faisceau laser traverse l'obturateur sans interruption. Version classée SIL Une version `` SIL3 '' est disponible qui, lorsqu'elle est correctement câblée à un verrouillage Lasermet® Système de contrôle, peut fournir un verrouillage de sécurité® qui répond au niveau d'intégrité de sécurité 3 selon EN61508 et au niveau de performance «e» selon EN ISO 13849-1. Options de contrôle Le fonctionnement standard se fait au moyen des boutons «Ouvrir» et «Fermer» sur le dessus du boîtier de l'obturateur. Une station de commutation à distance (LS-RS20) est disponible pour la commande à distance de l'obturateur. Sinon, l'obturateur peut être réglé pour s'ouvrir dès que l'alimentation est appliquée. Dans tous les cas, l'obturateur se ferme lorsque l'alimentation est coupée. Connexion au système de tube de faisceau Le LS-20 a des ouvertures d'entrée et de sortie de 16 mm de diamètre. Ceux-ci sont filetés et des tubes de faisceau peuvent être fournis pour s'adapter au boîtier d'obturation et enfermer le faisceau laser.
