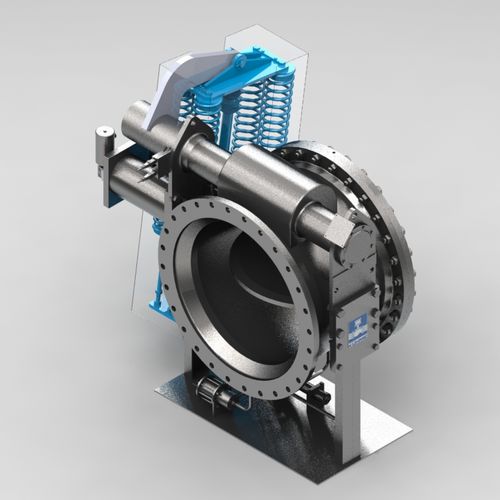

Vanne papillon PKIII/S

à commande pneumatiqued'arrêtpour gaz

FERMETURE RAPIDE DE SÉCURITÉ VANNE À PAPILLON TYPE PKIII/S Les vannes à papillon à fermeture rapide de sécurité font partie intégrante du confinement. Les clapets à papillon sont utilisés dans le système de ventilation (HVAC) de l'enceinte de confinement dans les centrales nucléaires. En cas d'urgence, comme un "LOCA - Lost of cooling accident", les vannes à papillon se ferment rapidement et en toute sécurité. La vanne papillon est également absolument étanche en cas de tremblement de terre. La vanne papillon de sécurité à fermeture rapide de KÜHME est une référence pour cette application. Les carburants : gazeux Demande : Centrales nucléaires TAILLE NOMINALE : 200 À 1000 NG PRESSION DE FONCTIONNEMENT : MAX. 7 BAR G LA TEMPÉRATURE DE FONCTIONNEMENT : MAX. + 180°C VOS AVANTAGES Fiabilité Temps de fermeture < 3 secondes Sécurité grâce au système d'étanchéité éprouvé répondant à l'exigence d'un taux de fuite de 0,5 l/h à 20 mbar g La fermeture de la vanne est amortie pour réduire les coups de bélier dans le pipeline Double siège - une vanne au lieu de deux vannes séparées - solution compacte et rentable Test automatique pratique du système d'étanchéité pendant le fonctionnement de l'installation - sans avoir à démonter la vanne Conception robuste pour un nombre élevé de cycles de fonctionnement Une vanne à haute performance avec une longue durée de vie DÉTAILS DE L'OPÉRATION Le clapet à fermeture rapide est actionné par un actionneur pneumatique avec une électrovanne. La fermeture rapide automatique décharge le volume de pression dans l'actionneur pneumatique via la soupape d'échappement rapide. Des ressorts de fermeture fixés latéralement à l'actionneur ferment le clapet. Grâce à la cinématique du levier, la lame du clapet se déplace parallèlement - et donc presque sans frottement - dans le siège d'étanchéité.
