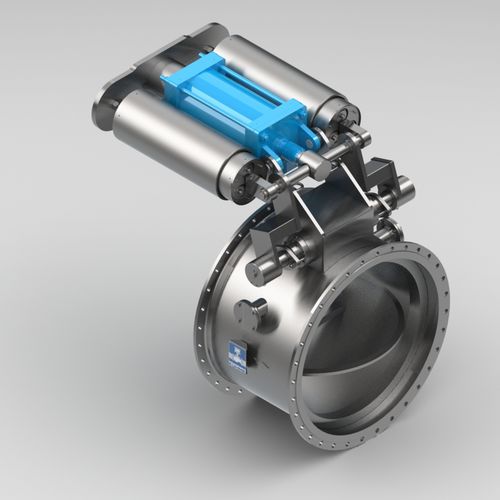

Vanne papillon PKIII

à commande pneumatiqued'arrêtpour gaz

FERMETURE RAPIDE DE SÉCURITÉ VANNE À PAPILLON TYPE PKIII Faisant partie de la série de vannes haute performance KÜHME éprouvées pour les applications industrielles, le type PKIII est utilisé dans toutes les applications où une fermeture sûre et rapide des fluides gazeux est requise. La vanne papillon à fermeture rapide à commande électropneumatique établit des normes d'étanchéité, de durée de vie et de fiabilité, même dans les applications les plus exigeantes. Le clapet à papillon est principalement utilisé comme dispositif de fermeture étanche pour les fluides gazeux dans les systèmes à basse pression. Les carburants : Carburants gazeux Demandes : Centrales thermiques, aciéries, biogaz et gaz de décharge, combustion industrielle, installations de séparation de l'air - PSA TAILLE NOMINALE : 300 À 3000 NG PRESSION DE FONCTIONNEMENT : MAX. 2,5 BAR G LA TEMPÉRATURE DE FONCTIONNEMENT : MAX. + 300°C VOS AVANTAGES Fiabilité Temps de fermeture < 3 secondes Sécurité garantie par le système d'étanchéité éprouvé avec joint souple (taux de fuite A selon EN 12266-1) La fermeture de la vanne est amortie pour réduire les coups de bélier dans le pipeline Conception robuste pour un nombre élevé de cycles de fonctionnement Une vanne à haute performance et à longue durée de vie DÉTAILS DE L'OPÉRATION Le clapet à fermeture rapide est actionné par un actionneur pneumatique avec une électrovanne de contrôle. La fermeture rapide automatique décharge le volume de pression dans l'actionneur pneumatique via la soupape d'échappement rapide. Des ressorts de fermeture fixés latéralement à l'actionneur ferment le clapet. Grâce à la cinématique du levier, la lame du clapet se déplace parallèlement - et donc presque sans frottement - dans le siège d'étanchéité.
