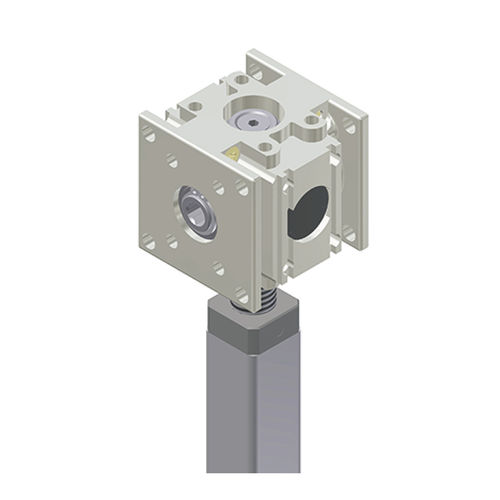

Réducteur à couple conique 3070, 3071
orthogonal5 - 10 Nmpour réglage de niveau de poste de travail assis/debout

réducteur à couple conique
réducteur à couple conique
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
à couple conique
Orientation des axes
orthogonal
Couple
5 - 10 Nm
Applications
pour réglage de niveau de poste de travail assis/debout

Description

Engrenage conique avec unité de broche 3070 | 3071 Unité de levage universelle avec tête à engrenage conique pour entraînement linéaire solutions. Les applications possibles sont diverses fonctions de réglage pour de meubles ainsi que toutes sortes d'ajustements linéaires dans le secteur résidentiel, mobile home ou des terrains industriels. Particulièrement approprié comme composant pour les " solutions de charge lourde " pour les meubles de bureau et les applications de poste de travail. Les modèles avec jusqu'à quatre roues motrices pour une large utilisation de l'unité de levage et une grande flexibilité dans la conception de l'installation. Particularités Sans entretien Maintenance Rapport dans le sens de la broche 1,83:1 Boîtier en zinc moulé sous pression Roues coniques en acier trempé avec denture robuste et renforcée Couple d'entraînement sur la tête d'engrenage pour une application avec plusieurs unités de broche : max. 6 Nm Convient pour les entraînements à moteur électrique Grande flexibilité grâce à un nombre variable de roues motrices pour la défl exion du mouvement Disponible dans différents pas de broche et avec des longueurs de broche spécifiques au client Clé de variante 3070 : variantes avec broches à rotation droite 3071 : variantes avec broches tournantes à gauche Notes techniques Les unités de levage doivent être protégées contre les forces latérales par un système de guidage séparé. Attention : Les systèmes de broches avec un pas de broche > 3 mm ne doivent pas être autobloquants. Vérifiez l'effet d'autoblocage dans l'application. L'unité de levage ne peut être chargée que par pression. Si plusieurs engins de levage sont utilisés simultanément dans l'application, respecter le couple d'entraînement max. de 10 Nm au niveau du réducteur !

---
