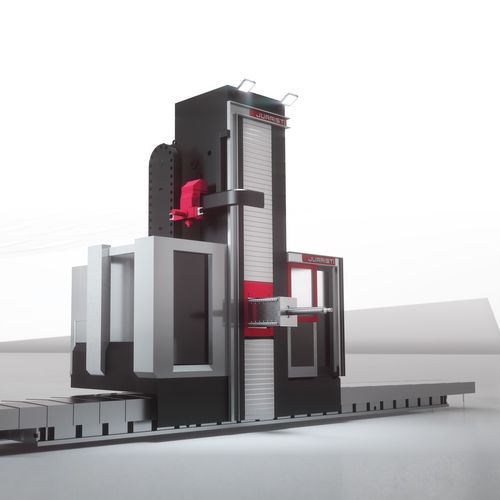

Centre d'alésage-fraisage CNC MX-RAM series

universelpour moulespour l'aéronautique

La série MX est une solution haut de gamme caractérisée par la précision, la rigidité et une haute dynamique fruit de plus de 20 ans d’expérience dans la conception de cette gamme. Le concept «box-in-box» introduit par JUARISTI pour la première fois sur ce type de machines, avec colonne symétrique et poupée centrale complètement fermée, offre à la machine une rigidité, une précision et une dynamique optimales. Précision maximale grâce à la conception box-in-box. Structure thermosymétrique. Déplacement vertical de la poupée et transversal du RAM avec quatre glissières. Dynamique élevée (jusqu’à 30 m/min). Plusieurs options multitâches. ÉLÉMENTS STRUCTURAUX Réduction de la déformation thermique grâce à la structure thermosymétrique. Double compensation géométrique en temps réel du centre de gravité de l’ensemble poupée + flexion du RAM. PM Plateforme opérateur ergonomique avec trois mouvements indépendants dans les directions X – Y – Z. Usinage de pièces jusqu’à 7 m de hauteur et 5 m de largeur. Grands déplacements du RAM : 2 000 mm sur la fraiseuse et 1 900 + 1 000 mm sur l’aléseuse. TÊTES ET TABLES Tête universelle ACD 60 kW Couple 2 900 Nm – 3 500 min-1 | 40 kW Couple 1 300 Nm – 6 000 min-1. AV 4 Tête verticale automatique 1º x 1º 60 kW 3 800 Nm 3 500 min-1. AOD Tête orthogonale 37 kW | 1 300 Nm | 5 000 min-1 | 60 kW | 2 900 Nm | 3 500 min-1. Broche de Ø 130/160/180/205 mm. Tables rotatives d’une capacité de 8 à 180 tonnes, d’une surface pouvant atteindre 5 000 x 6 000 mm. Possibilité de fourniture avec table de tournage et table inclinable «tilting».
