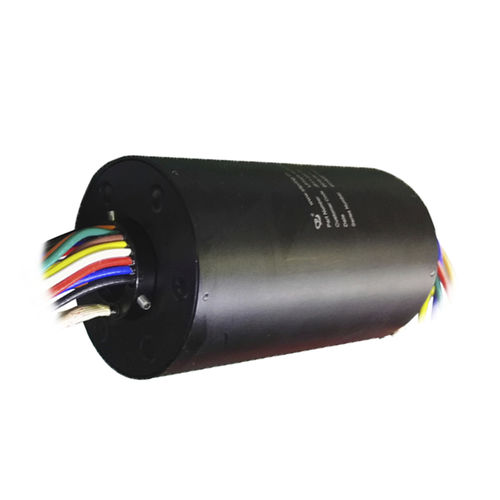

collecteur tournant avec passage au centre / pour applications industrielles / en aluminium / pour température extrême
LPT025-1615-04S JINPAT Electronics Co., Ltd.

{{requestButtons}}

Caractéristiques

  • Construction:

    avec passage au centre

  • Applications:

    pour applications industrielles

  • Matériau:

    en aluminium

  • Autre caractéristique:

    pour température extrême

  • Vitesse de rotation:

    Max: 60 rpm (377 rad.min-1)

    Min: 0 rpm (0 rad.min-1)

  • Courant:

    Max: 15 A

    Min: 5 A

  • Tension:

    Max: 220 V

    Min: 24 V

  • Nombre de contacts:

    Max: 20 unit

    Min: 7 unit

Description

Une bague collectrice de thermocouple à hautes températures — — la température 150℃ fonctionnante

Quant à la structure interne, des anneaux pour la transmission de signal de thermocouple sont complètement isolés de ceux pour le transport d'énergie. En outre, la manipulation de ségrégation de la température est faite dans des passages de signal de thermocouple. Prenant en considération les caractéristiques de la mécanique de frottement, science des matériaux et science électrique, une conception raisonnable est faite pour garantir une température stable dans tous les contacts de la bague collectrice ennuyée traversante. Par un contrôle minimal d'erreurs de différents contacts, une transmission fiable dans une haute température de 150℃ est faisable.

Caractéristiques
Circuits de ◆ : 16*5A, signal de thermocouple de 2 pairs*K
Tension de ◆ : 24VDC/220VAC
force ◆Dielectric : 500VAC@50Hz (puissance), 300VAC@50Hz (signal)
résistance de ◆Insulation : ≥500MΩ@500VDC (puissance), ≥500MΩ@500VDC (signal)
Le ◆ entrent en contact avec la valeur de fluctuation de résistance : ≤70mΩ (dans 50 t/mn)
Vitesse fonctionnante de ◆ : 0~60rpm
Contact de ◆ : Métal précieux
Logement de ◆ : Alliage d'aluminium
Diamètre de trou de ◆ : 25.4mm
La température fonctionnante de ◆ : 0~150℃
Humidité de ◆ : ≤60%RH
Catégorie de protection de ◆ : IP51

Ceci est une traduction automatique  (voir l’original en anglais)
