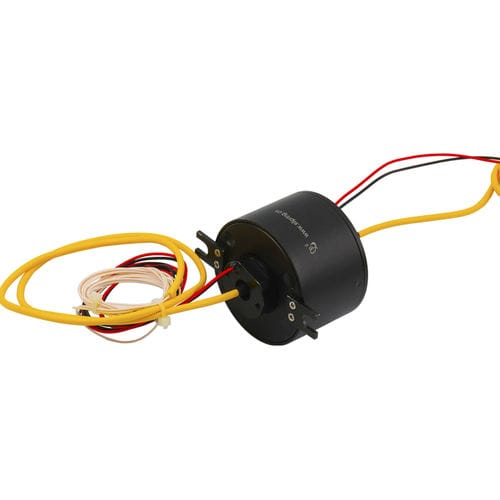

collecteur tournant électro-optique / de fibre optique / arbre traversant / en aluminium
LPT000-0203-FO01 JINPAT Electronics Co., Ltd.

{{requestButtons}}

Caractéristiques

  • Type:

    électro-optique, de fibre optique

  • Construction:

    arbre traversant

  • Matériau:

    en aluminium

  • Autre caractéristique:

    IP54

  • Vitesse de rotation:

    Min: 0 rpm (0 rad.min-1)

    Max: 4 000 rpm (25 133 rad.min-1)

  • Courant:

    3 A

  • Tension:

    380 V

  • Nombre de contacts:

    Min: 1 unit

    Max: 3 unit

Description

Numéro de la pièce : LPT000-0203-FO01

Électrique

Gamme actuelle : 1* Fiber+2*3A ;
Estimation de tension : 380VAC/DC ; Résistance diélectrique : 1000VAC@50Hz ;
Résistance d'isolation : 500MΩ@500VDC ; Résistance d'isolation : 500MΩ@500VDC ;
Bruit électrique :≤70mΩ ((50rpm) ;

Mécanique

Vitesse fonctionnante : 0-4000rpm ; Contact : Métal précieux ; Logement : Alliage d'aluminium ; Taille de fil : Téflon d'AWG22# ;

La température fonctionnante : -40℃-+80℃ ; IP54 ;
La vie : tours ≥50 million (pour des références) ;
Méthode d'installation : Le côté de rotor est fixé sur l'axe avec les vis et le plat ;

Optique

Longueur d'onde : 1310-1550nm ; Type de fibre : SM/MM
Perte par insertion : DB <2 (typique :0.5dB) ;
Variation de perte par insertion : +/-0.25dB (typique :+/-0.15dB) ;
Perte de retour : DB >40 ; Type de connecteur : ST/FC/SC/LC ;
