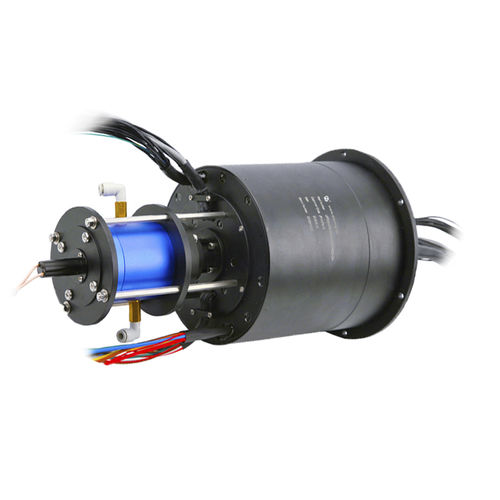

collecteur tournant électro-optique / via Ethernet / HDMI / arbre traversant
LPT000-0720-0203-52S-2E3-HD02-02A JINPAT Electronics Co., Ltd.

{{requestButtons}}

Caractéristiques

  • Type:

    électro-optique, via Ethernet, HDMI

  • Construction:

    arbre traversant

  • Applications:

    pour antenne radar, militaire

  • Matériau:

    en aluminium

  • Autre caractéristique:

    coaxial

  • Vitesse de rotation:

    Min: 0 rpm (0 rad.min-1)

    Max: 100 rpm (628 rad.min-1)

  • Courant:

    Min: 3 A

    Max: 20 A

  • Tension:

    Min: 24 V

    Max: 220 V

  • Nombre de contacts:

    Min: 1 unit

    Max: 95 unit

Description

Joint tournant intégré hydraulique et électrique pneumatique

C'est un joint tournant hybride à haute précision dans l'industrie domestique construit par JINPAT, soutenant la transmission de l'électricité intégrée, le gaz, le liquide et les divers signaux, tels que HD-SDI (1080P@30Hz), Gigabit Ethernet, signal RS422, signal de transformateur rotatoire et signal etc. d'excitation.


Spécifications

95 circuits

Joint tournant électrique de ●

Gamme actuelle : 7 ckt*20A, *signal de 52 circuits, 2 pairs* Gigabit Ethernet, 1 au sol de ckt*, 2 paires * signal vidéo de SPL, 2 * gaz/liquide ;
Tension : 24V (signal), 220V (puissance) ;
Résistance diélectrique : entre le ≥ 500VAC@50Hz de circuits (actuel), 300VAC@50Hz (signal) ;
Résistance d'isolation : 300MΩ@500VDC ;
Bruit électrique : mΩ ≤35 ;
Vitesse de fonctionnement : 0~100 t/mn ;
Contact : Métal précieux ;
Logement : Alliage d'aluminium ;
Taille de fil : Fil coaxial de RG 179 ;
La température fonctionnante : -40°C~+70°C ;
Humidtity : Jusqu'à 70%RH ;
La vie : ≥10million tourne ;

Joint tournant de signal vidéo de SPL de ●

Circuit : 2 paires ; Bruit électrique : ≤35mΩ
Résolution : 1080P, 30Hz ; Vitesse fonctionnante : 0~100 t/mn ;
Fil coaxial du fil SizeRG179 ; La température fonctionnante : - 40°C~+70°C

Joint tournant hydraulique pneumatique de ●

La Manche : 2 canaux ;
Médias : Liquide de lavage d'air comprimé
Pression d'utilisation : 0-1.2MPa ; Calibre de connexion : 1/8 ;
Taille de tuyau : Φ 6 ; Type de connecteur : 1/8 ;
