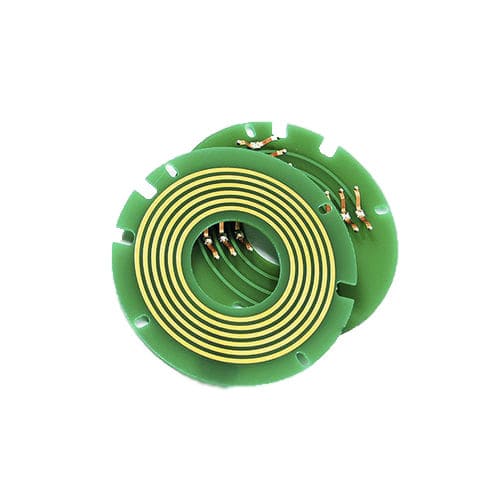

collecteur tournant électrique / USB / type pancake / compact
LPKS 028-02S-U2 JINPAT Electronics Co., Ltd.

{{requestButtons}}

Caractéristiques

  • Type:

    électrique, USB

  • Construction:

    type pancake

  • Autre caractéristique:

    compact

  • Vitesse de rotation:

    Max: 100 rpm (628 rad.min-1)

    Min: 0 rpm (0 rad.min-1)

  • Courant:

    2 A

  • Tension:

    5 V

  • Nombre de contacts:

    Max: 3 unit

    Min: 1 unit

Description

Numéro de la pièce : LPKS028-02S-U2

3circuits

Gamme actuelle : 1circuit*USB2.0, 2circuits*signal ; Tension de 5VDC ;
Résistance diélectrique : ≥ 100V@50Hz entre les circuits ; Isolation de 100MΩ@500VDC
Bruit électrique : ≤70mΩ

Vitesse de fonctionnement :0~100rpm ;
Longueur de fil : redresseur (300mm), rotor (300mm) ;
Contact : Métal précieux ;
Logement : FR-4 ;
Diamètre intérieur : φ28.2mm

La température fonctionnante : -20°C~+60°C ; Jusqu'à 60%RH ; IP54

La série de LPK est un groupe de bagues coulissantes de crêpe construites par JINPAT avec l'épaisseur aussi petite que 6mm. Elles sont conçues exclusivement pour des systèmes de rotation dans quel espace de installation est limité dans la taille à la direction verticale. L'anneau de cuivre et le contact de brosse entourent un trou central, qui ménage de l'espace beaucoup. La bague collectrice de série de LPK est divisée en 2 sortes : bague collectrice LPKS de crêpe distincte et bague collectrice de crêpe autonome de LPK.

Caractéristiques

Vitesse tournante élevée de ◆

Contact inébranlable de ◆, figure légère

De ◆ bas bruit physique extrêmement -

Puissance et signal de transmission de ◆ dans la rotation 360°

◆ aucune baisse d'interférence ou de connexion

Avantages

Encodeur photoélectrique prêt à l'emploi de ◆

Solide facultatif de ◆ et axes creux

La livraison rapide de ◆

Solution faite sur commande de ◆


Capacité technique


Circuits : 1~17circuits


Électrique et électronique

Estimation actuelle :30A par circuit

Estimation de tension : 380VAC


Mécanique

Vitesse de fonctionnement : 0-300rpm

Diamètre intérieur : 4mm-820mm

Diamètre extérieur : 21mm-1220mm

Épaisseur :6mm-63mm

Couple : ≤0.05N.m

Résistance aux chocs : 30g


Environnement

La température : -60℃~+150℃

Humidité : 100%RH

IP : IP66


La vie : 5 millions de tours


*PS : les paramètres référés ci-dessus sont les valeurs maximales (selon le modèle spécifique).
