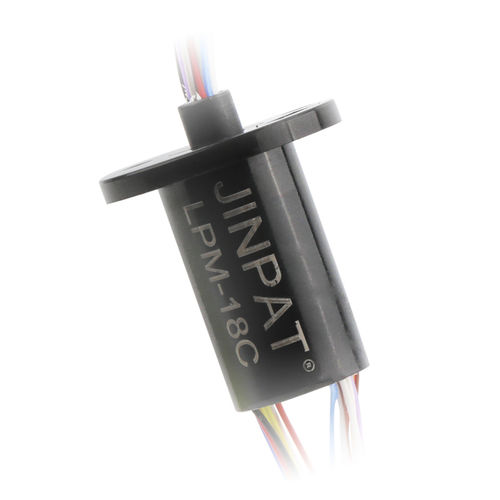

collecteur tournant pour bus CAN / Gigabit Ethernet / à capsule / robotique
LPM-18C JINPAT Electronics Co., Ltd.

{{requestButtons}}

Caractéristiques

  • Type:

    pour bus CAN, Gigabit Ethernet

  • Construction:

    à capsule

  • Applications:

    robotique

  • Autre caractéristique:

    compact

  • Vitesse de rotation:

    250 rpm (1 571 rad.min-1)

  • Tension:

    100 V

  • Nombre de contacts:

    18 unit

Description

La dimension compacte et le Gigabit Ethernet ont intégré la bague collectrice

Le LPM-18C est une bague collectrice à haute précision construite par JINPAT, soutenant la transmission intégrée de Gigabit Ethernet, le signal de triglycéride, le signal d'AUTOBUS et le signal etc. d'ACAP. La bague collectrice de capsule miniature de LPM-18C a été conçue avec la structure positive d'inversion, en termes de rotation, il permet les formes diverses si pour le degré ou la direction tournant. Caractérisé par dimension compacte et représentation stable, la bague collectrice peut être employée dans des équipements automatiques tels que les bras mécaniques.

Spécifications
Circuits : 18 circuits
Signal Defination : Ethernet 1*Gigabit, signal 1*TRIG, signal 1*BUS, 1 *ACAP et 1 *ABUS
Contact : Métal précieux ;
La température : -40℃~+80℃
Tension : 100VAC ;
Bruit électrique : ≤15mΩ ;
Vitesse fonctionnante : 0~250 t/mn ;
Taille de fil : AWG28#, téflon plaqué argenté, UL ;
Longueur de fil : 254mm (rotor), 254mm (redresseur) ;
Humidité fonctionnante : 60%RH

Ceci est une traduction automatique  (voir l’original en anglais)
