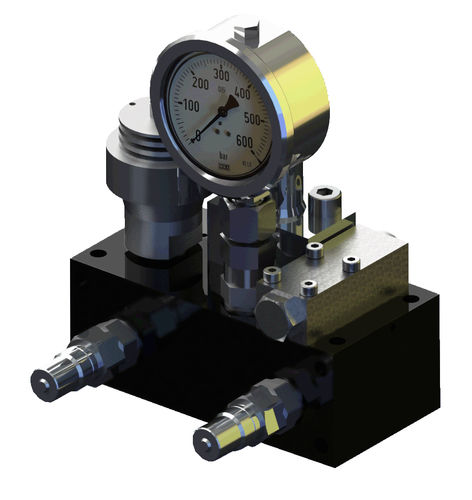

Coupleur hydraulique de bridage manuel IMCU-002

Unité d'accouplement manuel Double effet, max. 400 bar - Eléments de sécurité intégrés - Déconnexion tout en maintenant la pression du système - Montage sur collecteur - Joint torique et raccord fileté L'unité d'accouplement est utilisée lorsque la fixation est manuelle séparé du générateur de pression. Cet appareil doit fonctionner exclusivement en double effet. Recommandations d'utilisation : L'unité d'accouplement est équipée de différents options de connectivité. Il peut être fixé via un connecteur à joint torique sur le fond ou à l'arrière avec G1 / 4 ou joint torique. Tous les éléments d'étanchéité et de fermeture sont inclus. En tant que fluide sous pression, nous recommandons l'huile hydraulique d'après DIN 51524 (HL, HLP). Flux de travail pour la mise sous tension d'un appareil : - Accouplement manuel à l'orifice "A+B" - Génération de pression à "A" jusqu'au serrage complet les éléments sont excités et le système requis la pression est atteinte. - Arrêter la mise en pression - Désaccouplement manuel Déverrouillage - Accouplement manuel à l'orifice "A+B" - Génération de pression à "B" jusqu'au serrage complet sont rétractés. En cas de mise en pression sur "B", le double clapet anti-retour est relâché et la refusion dans le port "A" est effectuée. - Arrêtez de pressuriser.
