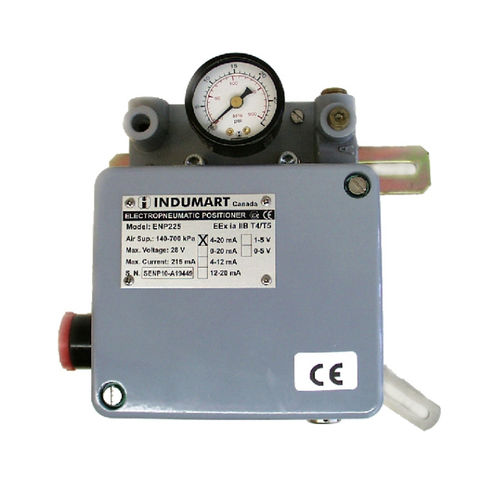

Positionneur de vanne électropneumatique ENP225 series

linéaireanalogiqueantidéflagrant

PRÉCIS ET STABLE IINPUT : 4-20 mA OU 0-5 VDC RÉGLAGES DU ZÉRO ET DU SPAN MODÈLES SIMPLE OU DOUBLE EFFET SÉCURITÉ INTRINSÈQUE OU ANTIDÉFLAGRANTE INTRODUCTION Les positionneurs électro-pneumatiques Indumart ENP225 comparent le signal électrique (mA ou VDC) avec la position de l'actionneur, générant un signal de sortie pneumatique de 0 à 100 psi (0 à 7 bars). La came interne standard a un profil qui garantit une relation linéaire entre le signal d'entrée et la course de l'actionneur. Le profil peut être modifié pour optimiser les performances du positionneur. Les réglages du zéro et du span sont accessibles de l'extérieur de l'instrument. L'appareil est disponible en version simple ou double effet. Selon le processus, il faut spécifier un profil de came linéaire, rapide, lent ou vierge. La sécurité intrinsèque des groupes de zone 0 MA et MB et IIC est une caractéristique standard de l'ENP225 Sériés. En option, l'appareil peut être commandé avec des barrières antidéflagrantes. Cependant, cette option n'est disponible que pour les modèles qui acceptent les signais d'entrée mA. Entrées 4 - 20 mA (standard), pour les autres entrées, voir la commande Plage de signal d'entrée 8...20 mA Réglages Zéro et span Résistance d'entrée 270 Ωfor 4-20 ; 555 Ωfor 0-5 VDC Pression d'alimentation d'air de 1,4 à 7 bar (20 à 100 psi) Consommation statique 0,5 à 1,2 Nm3/h Capacité de charge/échappement 4 Nm/h @ 1,4 bar (20 psi) 312 Nm/h @ 7 bar (100 psi) Gain de boucle ouverte 100 min Limites de course 15 à 100 mm Course angulaire du montage CamStd : 55° Dir : 90° Dir Sortie0 - 100% de la pression d'alimentation Action directe ou inverse Température ambiante -20...+80°C Température de stockage -40...+90°C Dérive de température 0,4%/10°C (-10...+70°C) Effet de la pression d'alimentation EffetZero déplace de 0,5 % de la plage d'entrée pour chaque changement de 10 kPa
