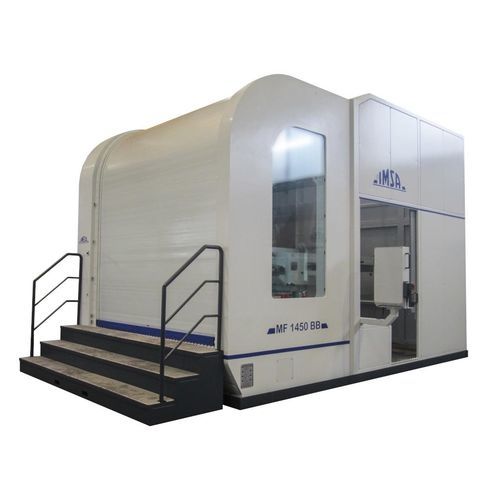

Perceuse-fraiseuse pour trous profonds MF1450 EVO

CNCpour moule5 axes

Le centre de forage/fraisage MF1450 EVO regroupe tout le savoir-faire et les dernières évolutions développées par IMSA à partir de sa série BB. Il a été en 2014 le premier de notre série EVO. Le centre MF1450 EVO est dédié au forage de moules et carcasses de moules jusqu’à 12 tonnes. Une pièce ayant diagonale maxi. de max 2.750mm peut tourner à l’intérieur de la structure de la machine. Table 1.200×1.500mm, rotation 0,001°, translation 500mm vers l’unité d’usinage. Forages orthogonaux (usinage 3 axes), à simple angulation (usinage 4 axes) et à double inclinaison (usinage 5 axes) grâce à la combinaison entre la rotation de la table et l’inclinaison de l’unité de forage/fraisage. Profondeur de forage en une seule opération: 1.450 mm. Diamètre de forage: dans le plein de 5 à 40 mm. Série « EVO »: Les performances en forage profond de la série BB ont été encore améliorées: la broche -à refroidissement liquide- de forage profond de la MF1450 EVO a une puissance de 11kW à 4.200 tr/min. Opérations de fraisage préliminaires ou complémentaires au forage profond (surfaçages, lamages, taraudages,…). Le chariot support de broches a une course d’avance de 600 mm (axe W) à laquelle s’ajoute la course indépendante de 450 mm (axe Z) du coulant de la broche de fraisage permettant d’atteindre un total de 1.050 mm. Série « EVO »: MF1450 EVO dispose d’une broche de fraisage ISO50 de 29 kW à 6.000 tr/min, avec un couple maximum de 200 Nm. Cette nouvelle machine offre par conséquent des prestations et une flexibilité plus élevées pour les opérations de fraisage.
