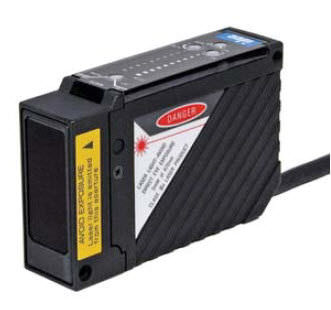

Capteur de déplacement linéaire MX1C

sans contactlaser PSDanalogique

Sondes MX1C de distance et de déplacement Le MX1C est une sonde d'un seul bloc de déplacement de laser. Comportant un de petite taille et une résolution de 50 microns (0.002 "), le MX1C est parfait pour de petits secteurs de support avec des applications sensibles. Il est facile aligner Le MX1C avec son laser évident de rouge. Le MX1C offre à un 4-20mA la sortie analogique, et, un transistor discret produit pour la détermination de déplacement. Le MX1C utilise la triangulation pour déterminer le déplacement d'objet. La tête de sonde projette un rayon laser à l'objet. La lumière répandre-reflétée de la surface de l'objet est reçue comme image de tache. Cette image de tache déplace de la position A à B sur le PSD (dispositif sensible de position). La triangle optique est employée pour calculer la distance exacte entre la sonde et l'objet.
