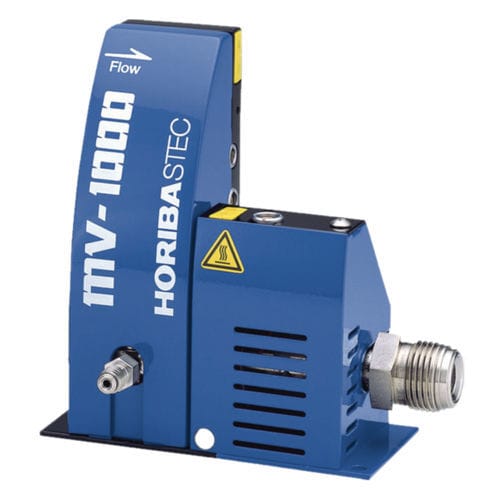

Ce système d'injection mixte peut vaporiser rapidement une grande variété de sources liquides en utilisant la méthode de vaporisation du mélange gaz-liquide. Cette méthode permet la vaporisation stable de liquides à point d'ébullition élevé.
Caractéristiques
La méthode de vaporisation du mélange gaz-liquide permet une vaporisation stable des liquides à point d'ébullition élevé
La conception compacte permet une intégration facile
L'efficacité de la vaporisation est plus élevée qu'avec les méthodes de vaporisation traditionnelles
Des débits plus importants peuvent être générés
La température de vaporisation peut être réduite.
Techniques de mesure
Méthode d'injection
Les principales étapes de la vaporisation d'une source liquide et de son introduction dans la chambre de traitement sont décrites ci-dessous.
1. Le débit de la source de liquide est mesuré et la quantité de liquide est renvoyée et contrôlée par la vanne.
2. Le liquide est instantanément et complètement vaporisé.
3. Le gaz est libéré sans pouvoir se condenser sous sa forme liquide.
La pression du gaz vecteur étant plus élevée en amont de la buse à l'intérieur de l'injecteur, il peut être chauffé efficacement. La source liquide et le gaz porteur chauffé sont mélangés dans la zone de mélange gaz/liquide située devant la buse. Lorsque ce mélange traverse la buse, la pression diminue, ce qui entraîne la vaporisation du mélange.
---
