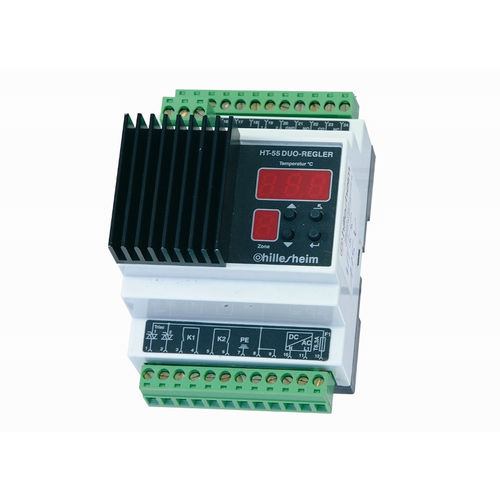

Grâce à sa libre configurabilité, le HT 55 est un contrôleur universel dans les applications de machines, d'installations et d'appareils. Lors de la conception de cet appareil, on a veillé tout particulièrement à ce que son maniement soit simple et compréhensible. Le montage sur des rails standard et les bornes amovibles (blocs enfichables) garantissent une utilisation même dans des conditions d'installation difficiles dans l'armoire électrique.
Alimentation en tension - 230 Volt AC / 50 Hz ou 24 Volt DC
115 Volt AC / 50 - 60 Hz en option
Types de capteurs - Fe-CuNi (J), NiCr-Ni (K) PT100 NI-120, protection contre la rupture du capteur, contrôle de la polarité du capteur, surveillance des courts-circuits
Tolérance - 1 % de la température relative
Affichage de la valeur réelle/cible - écran LED à 3 chiffres (13 mm) Fonctionnement par balayage entre les canaux 1 et 2
Sortie du contrôleur A - via 2 triacs internes puissance max. 1200 W pour les deux canaux ensemble
Sortie du contrôleur B - via deux relais inverseurs mécaniques, puissance de commutation 2 x 1500 W à 230 V AC
Sortie du contrôleur C - 2 x 12 V DC pour commander un relais statique pour commuter des puissances plus élevées
Configuration - en tant que contrôleur double, chaque canal est configuré comme un contrôleur / limiteur ; chaque canal surveille l'autre
En option - deux entrées 4 - 20 mA indépendantes pour le réglage externe du point de consigne
Type de protection - IP40 (EN 60529), classe de protection I
Dimensions du contrôleur - 72 x 70 x 90 mm (H x L x P)
Connexions - bornes de connexion enfichables
Fonctionnement - affectation des paramètres et configuration à l'aide du clavier
---
