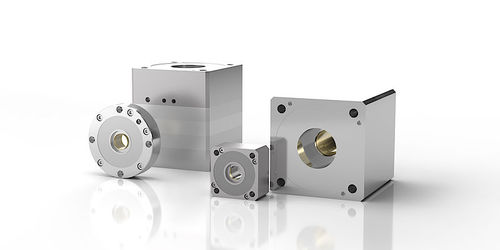

Dispositif de serrage actionné pneumatiquement PClamp

d'arbre

PClamp est un système modulaire pour le serrage sûr de charges à tige et de vérins pneumatiques. Il peut être adapté à des systèmes standard tels que les vérins pneumatiques des principaux fabricants (par ex. SMC, Festo) ou à des solutions individuelles. Principe de fonctionnement à l'exemple de PClamp N PClamp N ouvert PClamp fonctionne selon le principe de l'accumulateur à ressort : En fonctionnement normal, une chambre d'air entre deux plaques de ressort est pressurisée avec de l'air comprimé. Grâce à l'alimentation en air, les plaques de ressort gonflent, raccourcissent et libèrent ainsi la tige. PClamp N serré En cas de défaillance du système pneumatique, les chambres d'air entre les plaques de ressort sont ventilées. Les plaques de ressort reviennent à leur position d'origine, pressent la douille de serrage contre la tige et les fixent solidement et avec une grande force dans leur position.
