Modules de mixage numérique pour la série 300

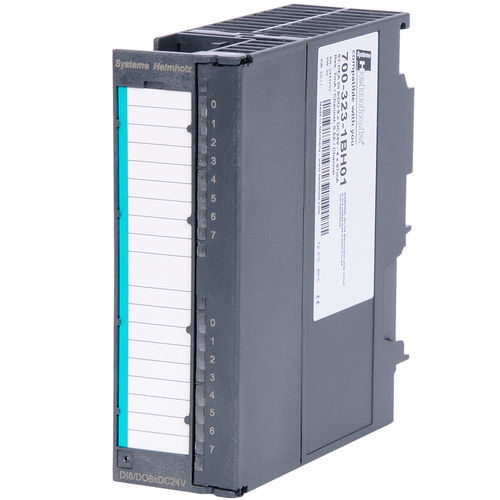

Module d'entrée / sortie numérique pour 300 8x IN / 8x OUT
Le module a 8 entrées et 8 sorties.
Informations générales
Numéro de commande700-323-1BH01
Nom de l'articleDEA 300, DC 24 V, 0,5 A, 8 entrées (DC 24 V)/8 sorties (DC 24 V, 0,5 A)
Contenu de la livraisonDEA 300, DC 24 V, 0,5 A, 8 entrées (DC 24 V)/8 sorties (DC 24 V, 0,5 A)
Dimensions (DxLxH)116 x 40 x 125 mm
PoidsApprox. 220g
Nombre d'entrées8
Nombre de sorties8
Valeur nominale0,5 A
Protection contre les courts-circuitsElectronique
Limite de tension de coupure inductive-48 V
Puissance dissipée (fonctionnement nominal)typ. 3,5 W
Connecteurs frontaux20 broches
Tension d'entrée
Pour le signal "0"-3 ... +5 V
Pour le signal "1"+13 ... +30 V
Valeur nominale24 V DC
Courant d'entrée pour le signal "1 "typ. 7 mA
Temps de retard1.2 ... 4.8 ms
Peut s'adapter à un initiateur 2 filsOui
Longueur du câble
Non blindé600 m
Blindé1000 m
Isolation électrique
du bus de fond de panierOui (optocoupleur)
par groupes de 8
Tension d'alimentation UP, US
Valeur nominale24 V DC
Ondulation USSmax. 3.6 V
Plage admissible (avec ondulation)+20 ... +30 V
Consommation de courant
Interne (bus de fond de panier)typ. 55 mA
Externe (à partir de +24 V/L+)Max. 60 mA
---
