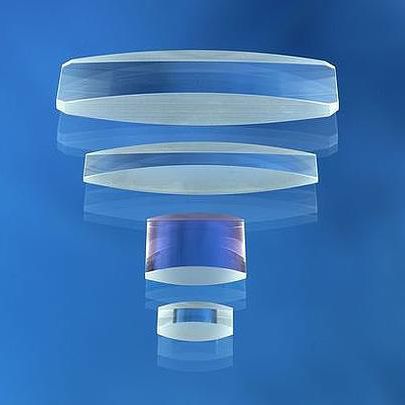

Lentille cylindrique
biconvexeen verrede précision

lentille cylindrique
lentille cylindrique
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Géométrie / courbure
cylindrique, biconvexe
Matériau
en verre
Applications
de précision
Diamètre

Min: 5 mm
(0,2 in)

Max: 2 000 mm
(78,74 in)

Description

Gamme Rayon 2.Rayon de 5 mm - ∞ Longueur Pour rayon 2,5 mm - 5 mm : 1 mm - 40 mm Pour rayon 5 mm - 10 mm : 5 mm - 100 mm Pour rayon 10 mm - 1000 mm : 10 mm - 600 mm Pour rayon 30 mm - 70 mm : jusqu'à 3000 mm Largeur 1 mm - 2 R ou 250 mm, respectivement Des bordures rondes peuvent être fournies pour les lentilles cylindriques : 1 mm - 2 R diamètre et 350 mm (max.) sur demande Tolérances Variation de rayon jusqu'à 1000 mm : ± 1%, ± 5% au-delà de 1000 mm, jusqu'à ± 0,01 mm de précision de rayon sur demande (selon la géométrie) Longueur : ± 0,1 mm Largeur : ± 0,1 mm Irrégularité : λ/4 par 10 mm à 633 nm, réduit à λ/10 sur demande, disponible en option avec justificatif de certification jusqu'à un diamètre maximum de 150 mm (selon le rayon) Variation de l'épaisseur des arêtes : jusqu'à ± 0,1 mm (centrage), jusqu'à 1 μ sur demande Précision supérieure sur demande.

---
