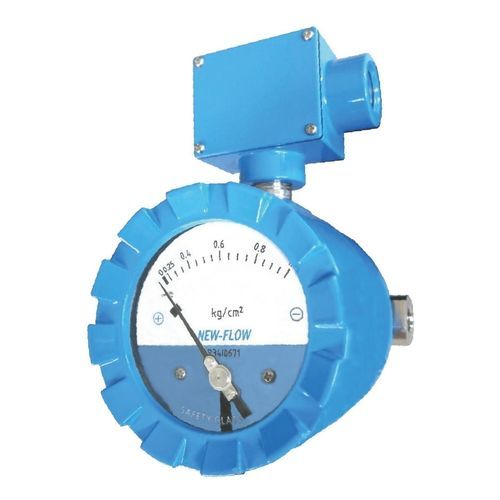

La pression différentielle indiquée sur le cadran est due à la pression atmosphérique du côté haut et du côté bas, qui est réalisée par un aimant couplé à l'aiguille. Il peut être combiné avec un micro-interrupteur pour être utilisé dans un système de contrôle.
Données techniques
Données du commutateur : Un micro interrupteur SPDT ou deux micro interrupteurs SPDT, 5A/125VAC, 5A/250VAC, 2A/30VDC ; Bande morte ±12%
Signal de sortie : 4~20mA, 2 fils, alimentation DC24V Boîtier : Alliage d'aluminium moulé sous pression avec peinture
Connexion électronique : Standard Vè "NPT femelle ; 3/a "NPT femelle disponible Elément de pression : Pièces en contact avec le fluide en SS316 Raccordement au processus : Vi "NPT femelle ; autres avec adaptateur sur demande Pression de service : 200 kg/cm2
(Les côtés haut et bas doivent être mis sous pression en ligne en même temps) Température de service : max. 80°C
---
