PILOTE DE SORTIE NUMÉRIQUE SIL 3, NE LOADS, ALIMENTÉ PAR BOUCLE
DESCRIPTION

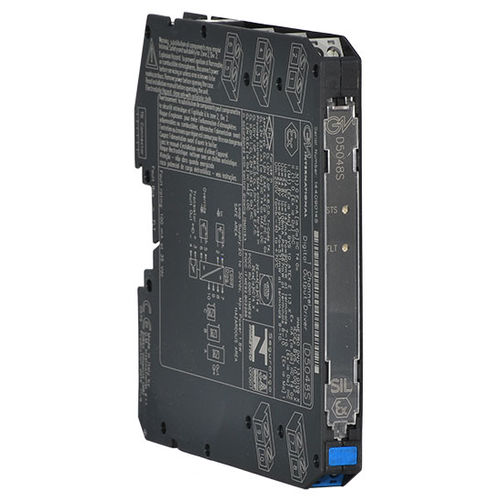

L'isolateur de sortie numérique à un canal, D5048S, est conçu pour commander des électrovannes, des alarmes visuelles ou sonores pour alerter un opérateur d'installation ou d'autres dispositifs de contrôle de process en zone dangereuse d'un signal de commande en zone sûre. Il peut également être utilisé comme source d'alimentation contrôlable pour les équipements de mesure de puissance ou de contrôle de processus
Son utilisation est autorisée dans les applications nécessitant jusqu'au niveau SIL 3 (selon CEI 61508) dans les systèmes liés à la sécurité pour les industries à haut risque.
Le signal de commande de l'API de sécurité ou de l'UCP alimente l'appareil de terrain par l'intermédiaire du D5048S, qui assure l'isolation et est capable de surveiller l'état de la ligne
Surveillance de diagnostic de court-circuit et de circuit ouvert, dip-switch sélectionnable et actif en présence d'alimentation d'entrée, signalisation par LED et sortie transistor à commande numérique
Lorsque le défaut est détecté, la sortie est désactivée jusqu'à ce que l'état normal soit rétabli
La détection de court-circuit de ligne et de défaut de circuit de sortie ouvert est également reflétée sur le circuit d'entrée PLC / DCS fournissant une consommation inférieure à 10 mA. En alternative, l'impédance d'entrée peut être réglée pour être toujours inférieure à 2 kΩ
Une entrée d'annulation, sélectionnable par micro-interrupteur, est fournie pour permettre à un système de sécurité d'annuler le signal de commande. Lorsqu'elle est activée, une tension d'entrée basse désactive toujours l'appareil de terrain, quel que soit le signal d'entrée
Trois circuits de sortie de base sont sélectionnables, avec différents paramètres de sécurité, pour interfacer la plupart des appareils du marché. La sélection entre les trois caractéristiques de sortie est obtenue en connectant l'appareil de terrain à un bornier différent.
---
