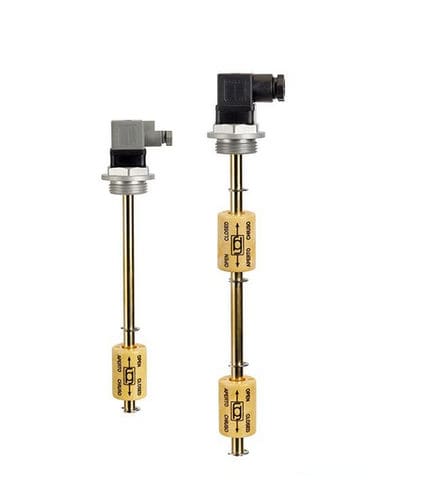

Indicateurs de niveau électromagnétiques à un ou deux contacts
Raccordement à bride
Contacts SPST ou SPDT
UTILISATION :
Conçu pour assurer, en toute sécurité, le niveau minimum ou maximum (IEG - N1F / N2F) ou minimum et maximum (IEG - MMF).
Convient pour les réservoirs contenant des liquides compatibles avec le tube en laiton, tels que les huiles hydrauliques et les huiles lubrifiantes (dont la densité ne dépasse pas 80°E), le pétrole, etc.
FONCTIONNEMENT :
Lorsque le flotteur de l'indicateur rencontre l'interrupteur Reed au point préétabli, le contact activé par l'aimant logé dans le flotteur s'ouvre ou se ferme, obtenant ainsi la possibilité d'envoyer un signal lumineux ou acoustique ou d'activer ou déconnecter tout équipement électrique connecté à celui-ci.
MONTAGE :
L'indicateur doit être monté en position verticale et le flotteur doit se trouver à au moins 35 mm des surfaces ferreuses (parois, réservoirs, etc.).
L'étanchéité de la bride est garantie par un joint en caoutchouc synthétique résistant à l'huile (néoprène).
NB :
L'indicateur de niveau IEG - TCMM avec contacts SPDT (échange) séparés ou avec un commun, nécessite une tête de connexion en aluminium contenant un nombre adéquat de bornes pour l'utilisation (5 ou 6).
---
