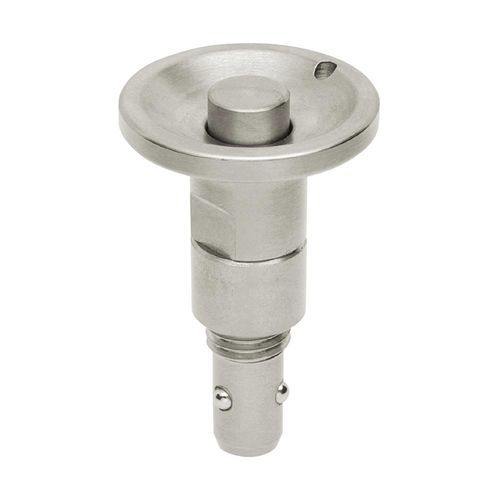

Système de fixation rapide à bille QCBU0608-10

Ces attaches rapides assurent un verrouillage positif dans les applications de changement rapide où l'insertion et le retrait d'une attache sont fréquents. Elles sont conçues pour être utilisées avec les réceptacles à verrouillage à bille référencés dans le tableau. La goupille peut être vissée dans la fixation et le réceptacle est monté sur la base. Lorsque la goupille est insérée dans le réceptacle, les billes de la goupille se dilatent et verrouillent la fixation en place. La goupille ne se libère pas tant que le bouton de la poignée n'est pas enfoncé, ce qui permet aux billes de se rétracter dans la tige afin que la goupille puisse être insérée ou retirée du réceptacle sans l'aide d'outils. L'extrémité de la goupille est conique pour faciliter l'alignement de la goupille. Ils peuvent être utilisés avec des goupilles de positionnement pour assurer un positionnement très précis. Le corps et le bouton sont en acier au carbone 1045 avec une finition par plaque de nickel chimique. Les billes sont en acier inoxydable 440C trempé. Le ressort et le circlip sont en acier inoxydable 304. Le joint torique est en caoutchouc FKM.
