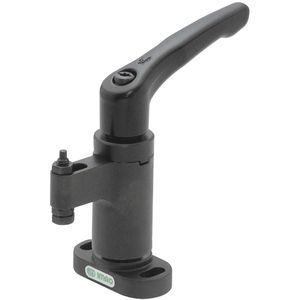

Bride de serrage pivotante QLSWH400R
à camepour pièces à usineren acier

bride de serrage pivotante
bride de serrage pivotante
bride de serrage pivotante
bride de serrage pivotante
bride de serrage pivotante
bride de serrage pivotante
bride de serrage pivotante
bride de serrage pivotante
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
à came
Applications
pour pièces à usiner
Autres caractéristiques
pivotante, en acier

Description

Ces pinces pivotantes ultra-robustes se mettent en position et se fixent directement sur la pièce à usiner pour exercer une pression directe vers le bas. Le bras pivote complètement pour faciliter le chargement et le déchargement de la pièce. Idéal pour les opérations de serrage répétitives. L'extrémité taraudée du bras de serrage permet d'ajouter un embout de serrage. Se monte par le bas à l'aide de quatre trous de fixation. Des bases de montage sont disponibles pour permettre un montage par le haut. Le corps, la came et la poignée sont en acier allié SAE-4140. Le bras de serrage est en acier allié SAE-1045. Les pièces sont traitées thermiquement et finies à l'oxyde noir. La poignée est en plastique noir. Fonctionnement : chargez la pièce, tournez le bouton de réglage pour faire pivoter et abaisser le bras de serrage sur la pièce. Tourner la poignée pour appliquer toute la force de serrage à la pièce. La série 400 offre une force de serrage de 786 lbs, la série 500 offre une force de serrage de 1 348 lbs. Les numéros de pièces se terminant par R ont un sens de serrage dans le sens des aiguilles d'une montre, les numéros de pièces se terminant par L ont un sens de serrage dans le sens inverse des aiguilles d'une montre.

---

VIDÉO

Catalogues

Salons

Rencontrez ce fournisseur au(x) salon(s) suivant(s)

Automate

6-09 mai 2024 Chicago (USA - Illinois) Stand 4231

  • Plus d'informations
    IMTS

    9-14 sept. 2024 Chicago (USA - Illinois) Hall West Bldg - Stand 432377

  • Plus d'informations
