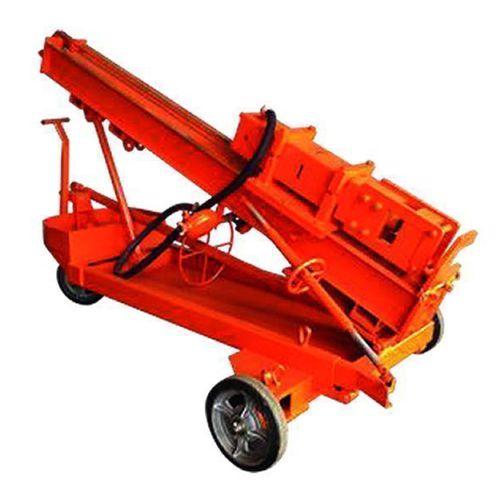

Marteau de battage pneumatique F.HKCC245 M3

pour glissière de sécurité

La machine de battage de pieux FABU est utilisée pour le battage de pieux sur le sol le long des autoroutes. Mode d'emploi Amener la machine à enfoncer les pieux à l'endroit où le travail doit être effectué Nettoyez le tuyau qui relie le compresseur à la machine à enfoncer les pieux en y insufflant de l'air. Montez ensuite le tuyau sur le graisseur. Soulever la machine à l'aide de deux vérins à vis. Enlever les goupilles au-dessus des roues avant 900 pour que la machine puisse se déplacer sur les côtés au lieu d'aller d'avant en arrière. Fixez la nouvelle position des roues en replaçant les goupilles. Ramener le corps sur ces roues en tournant les vérins à vis vers la gauche. Levez la flèche en tournant la vanne "BOOM LIFT" en position "UP". (Figure 1) Si nécessaire, mettez la rampe à niveau à l'aide des vérins à vis. Utilisez le niveau d'eau monté sur le cadre de la rampe pour vérifier qu'elle est à niveau. Alignez l'axe du marteau et le point de fonctionnement en déplaçant le marteau d'avant en arrière. Tournez la "VANNES DE LEVAGE DU CORPS" sur "ARRIERE" pour le faire reculer. Tournez la valve sur "FORWARD" pour le déplacer vers l'avant. (Figure 2) 1. Soulevez le marteau en tournant la vanne "HAMMER LIFT" en position "UP". (Figure 3) 2. Placez un pieu dans la douille au bas de la flèche. Abaissez le marteau en tournant la vanne "HAMMER LIFT" en position "DOWN". Assurez-vous que la tête du marteau touche chaque coin du pieu. Tournez la vanne "HAMMER LIFT" en position "0". (Figure 4)
