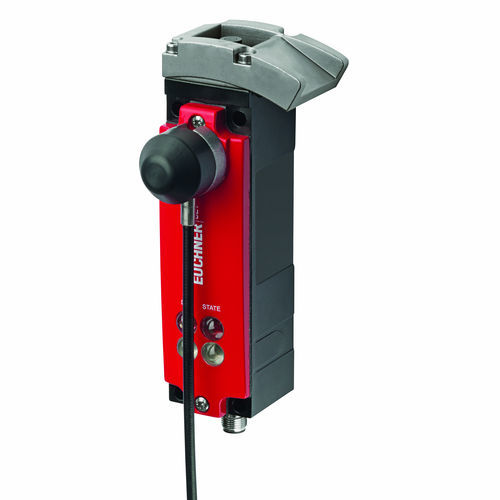

Interrupteur de sécurité CET-AS – avec connexion AS-i, verrouillage hors tension, avec câble 4 m
• Interrupteur de sécurité avec interverrouillage et système d’analyse électronique intégré
• Force de retenue jusqu’à 6500 N
• Catégorie 4 / PL e selon EN ISO 13849-1
• Unicode
• Déverrouillage par câble, réarmement automatique, longueur de câble 4 m
• Sens d’attaque A (état d’origine)
Mode d’interverrouillage
CET3
Verrouillage hors tension, interverrouillage mécanique. Déverrouillage par commande de la sortie 0 AS-i.
Commande de l’électroaimant d’interverrouillage
L’électroaimant d’interverrouillage est commandé par le système de contrôle, via le bit D0 du bus AS-Interface.
Entrées AS-Interface
D0, D1
Contrôle de porte
D2, D3
Contrôle d’interverrouillage
L’analyse est réalisée via un moniteur de sécurité.
Sorties AS-Interface
D0
Interverrouillage
D1
LED rouge
D2
LED verte
Indication de fonctionnement par LED
La LED ASI signale que le bus est sous tension.
La LED State signale une erreur au niveau du bus AS-Interface.
Les LED verte et rouge peuvent au choix être pilotées par le système de contrôle à l’aide des bits D1 et D2 via le bus.
