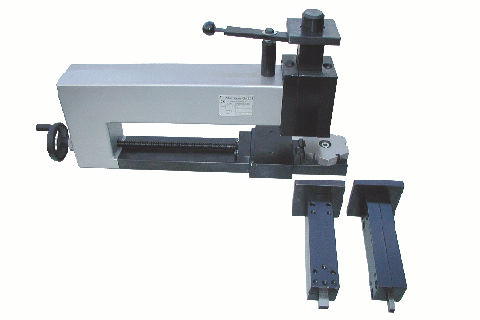

Unité de poinçonnage manuelle KH 800

mécaniquepour tôle métalliquehorizontale

Le plus grand diamètre de lame de scie 800 mm, le plus petit 150 mm. 6 largeurs de poinçonnage : 8, 10, 12, 15, 20 et 22 mm. Autres largeurs de rainure de clavette sur demande. La machine est équipée d'une manivelle avec échelle graduée permettant de régler la profondeur de la rainure de clavette. 3 guide-poinçons fournis avec trois poinçons trempés de 8 x 10 x 80, 10 x 15 x 80 et 20 x 22 x 80, ainsi que trois poinçons en acier trempé 1 Matrice inférieure : 8, 10, 12, 15, 20 et 22 mm, utilisable des deux côtés, et 1 Marteau lourd à manche court, poids minimum 5 kg (pour frapper les clavettes). A cet égard, il faut préciser que la machine n'est adaptée à la production en série qu'avec des réserves. En combinaison, nous pouvons également fournir un dispositif de réaffûtage pour le réaffûtage des poinçons. Mode d'emploi : Une fois que le poinçon de la bonne taille a été sélectionné et que la profondeur de la rainure de clavette est réglée, le guide et le poinçon du poinçon sont mis en place. Les rainures de clavettes sont arrachées d'un coup de marteau ferme.
