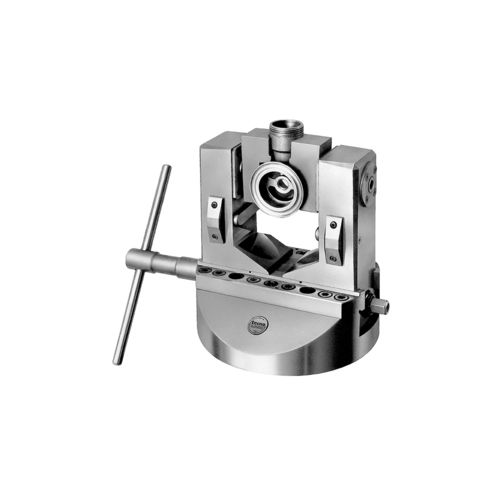

Mandrin de serrage de pièce à clé MADV series

manuelcylindriquede précision

Les mandrins de la série MADV sont auto-centrés. Dans la version MADV, le serrage des mors est manuel grâce à une clé de manœuvre et à un système d'indexation manuelle. - réalisés en acier spécial à haute résistance UNI18NiCrMo5, trempé et cémenté 60HRC, pour maintenir un haut degré de précision, de fiabilité et de qualité - l'exécution des glissières des mors avec cale permet une bonne finition des surfaces de glissement avec la possibilité de récupérer les jeux consécutifs à l'usure - mouvement d'indexation simple et fiable : l'obturateur conique garantit l'indexation mécanique. Précision de l'indexation ±1'30" - système de guidage de l'arbre avec deux lignes de rouleaux cylindriques préchargés à forte charge radialement et avec un solide roulement axial à billes axialement - étanchéité contre la contamination par le liquide de refroidissement, les copeaux et la poussière - précision constante et durable - installation facile sur la machine. - standard avec 4 indexations à 90° + 1 indexation à 45°. Sur demande, des positions d'indexation spéciales sont disponibles (8×45°, 6×60°). AVANTAGES - serrage auto-centrant - grande capacité de serrage - versions avec mâchoire longue pour les pièces qui nécessitent un grand rayon de révolution - il peut être utilisé sur n'importe quelle machine-outil (tour, fresatrice, etc.) - la grande course des mors permet de serrer des profils complexes qui ne pourraient pas être serrés avec un mandrin automatique - réalisation de prototypes, d'échantillons et de séries même de grandes pièces - une vis centrale supportée par un palier lisse axial transmet la force de serrage aux mâchoires Température ambiante 5-60°C Émissions sonores (pression acoustique) ≤ 70 db (A) dans chaque direction
