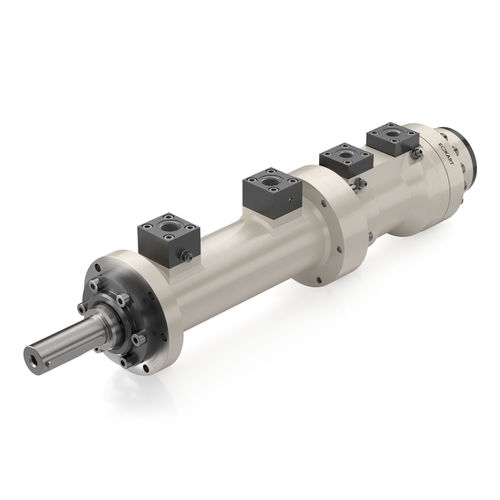

Actionneur roto-linéaire HSE4
linéairerotatifhydraulique

actionneur roto-linéaire
actionneur roto-linéaire
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Mouvement
linéaire, rotatif
Type
hydraulique
Configuration
double effet
Norme
ISO
Indice de protection
résistant à l'eau, robuste
Autres caractéristiques
compact, à faible encombrement, roto-linéaire
Course

Max: 1 200 mm
(47,244 in)

Min: 10 mm
(0,394 in)

Pression

Max: 100 bar
(1 450,4 psi)

Min: 5 bar
(72,5 psi)

Force

Max: 122 000 N

Min: 7 500 N

Couple

Max: 2 050 Nm
(1 512,002 ft.lb)

Min: 65 Nm
(47,942 ft.lb)

Angle de rotation

90 °, 180 °, 270 °, 360 °

Vitesse

0,3 m/s
(0,98 ft/s)

Température ambiante

Max: 70 °C
(158 °F)

Min: -25 °C
(-13 °F)

Description

Une flexibilité totale dans un espace réduit Les avantages en un coup d'œil -compact et robuste -résistant à l'usure -Amortissement efficace des extrémités -réglage de l'angle ± 5 -point de référence de l'arbre d'entraînement réglable Parfaitement adapté aux mouvements rotatifs-linéaires précis L'actionneur rotatif-linéaire Eckart HSE4 est une combinaison d'un actionneur rotatif et d'un cylindre linéaire à double action. Par conséquent, avec le HSE4, un mouvement rotatif et un mouvement linéaire peuvent être exécutés dans un espace extrêmement réduit. Comme l'actionneur rotatif et le cylindre linéaire sont entraînés hydrauliquement séparément, toutes les séquences de mouvement peuvent être sélectionnées, comme la rotation vers la gauche et la droite, l'extension et la rétraction linéaires, etc. Si les deux composants sont entraînés de manière égale, les deux types de mouvement seront exécutés de manière synchrone.

---
