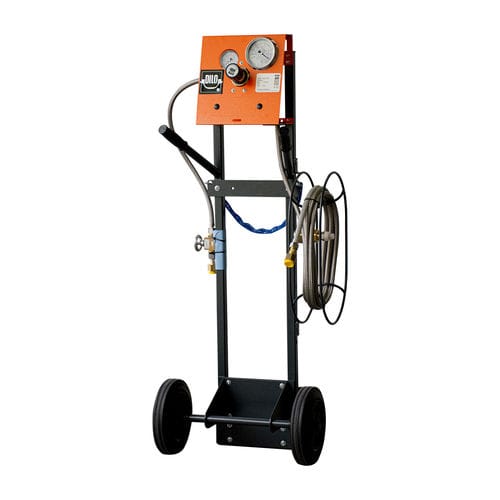

Dispositif de remplissage de gaz SF6 3-001-R001

chariot à bouteillemobilepour appareillage de commutation

Caractéristiques particulières Remplir en gaz : 0 - 10 bar Coupleurs DILO : DN8 / DN20 Opération : manuelle Équipement standard • Raccord bouteille de SF6 W 21,8 x 1/14" • Robinet à boisseau sphérique avec roue à main • Flexible DN8 / 6 m • Détendeur pour SF6 (0 jusqu’à 10 bar), indication en bar / psi / kPa • Eléments à languette du raccord-coupleur DILO DN8 et DN20 • Vernissage: orange (RAL 2004) • Instructions de service • Description Pour remplir les installations de distribution en gaz SF6 par la surpression d’une manière fiable Le chariot à bouteilles permet le transport confortable d’une bouteille de gaz. Le manomètre primaire du détendeur indique la pression de la bouteille en bar, psi et kPa et le manomètre secondaire indique la pression de remplissage désirée qui peut être ajustée à l’aide de la poignée. Le détendeur intégré réduit la pression dans la bouteille à la pression de remplissage désirée. Lors du processus de remplissage des émissions sont évitées par des coupleurs à fermeture automatique. Avantages et fonctions • Cadre stable • Raccordements des bouteilles les plus couramment utilisés du monde entier sont disponibles comme accessoires • Fixation pour des flexibles • Pas d’émissions en utilisant des coupleurs à fermeture automatique • Echange des coupleurs sans perte de gaz • Manomètre primaire NG63, classe 1.6 / Manomètre secondaire NG100, classe 1.0 Caractéristiques techniques Dimensions (L x H x P) : 540 x 1360 x 480 mm Poids : 30 kg Température ambiante : 0 jusqu’à +45 °C Température de service : 0 jusqu’à +45 °C Température de stockage : -20 jusqu’à +60 °C
