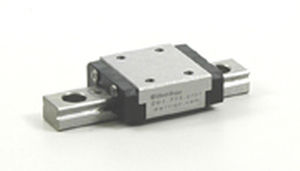

Guide linéaire avec patin à recirculation de billes BSGS8-1-4040 mmde précisionen acier
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Technologie
- avec patin à recirculation de billes
- Taille
- 40 mm
- Autres caractéristiques
- de précision, en acier, compact
- Longueur de rail
40 mm
(1,57 in)- Charge
110 kgf, 170 kgf
Description
Guides à recirculation de billes (RBSG)
Famille : BSGS8
Modèle : BSGS8-1-40
Prix : $ 83.00
Toutes les dimensions sont en millimètres, sauf indication contraire
La course totale ci-dessous est basée sur un chariot par rail
Dimension du chariot : mm (in)
H : 8 (0.315)
B : 17 (0.669)
L2 : 23.5 (0.925)
L1 : 21.9 (0.862)
W : 2.5 (0.098)
P1 : 12 (0.473)
P2 : 8 (0.315)
S1 : M2
e1 : 2.5 (0.098)
L3 : 15.1 (0.594)
W2 : -
S2 : -
e2 : -
b : 6.5 (0.256)
Charges nominales de base : kgf (lbf)
Dynamique C : 110 (242)
Statique Co : 170 (375)
Dimensions du rail de guidage : mm (in)
P : 15 (.591)
H1 : 4.7 (0.185)
C : 7 (0.276)
B1 : 3.5 (0.138)
B2 : -
W1 : 5 (0.197)
d x G x h : 2,4 x 4,2 x 2,3
(.094 x .165 x .091)
S3 N Type : -
N : 5 (0.197)
Poids : kgs (lbs)
Chariot - Lb (kg) : 0.01 (0.022)
Rail de guidage - Lb/ft (kg/m) : 0.19 (0.128)
Longueur maximale : mm (in)
Longueur maximale : 700 (27.6)
---
