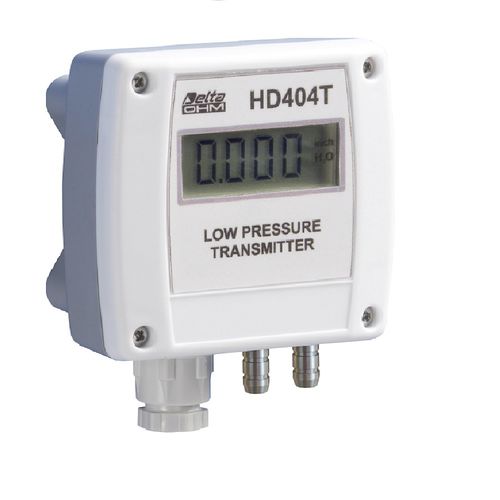

Transmetteur de pression relative HD 404T series
différentiellesiliciumnumérique

transmetteur de pression relative
transmetteur de pression relative
transmetteur de pression relative
transmetteur de pression relative
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type de pression
relative, différentielle
Technologie
silicium
Sortie
analogique, 4-20 mA, 0-10 V, numérique
Tension d'alimentation
24 Vcc
Niveau de protection
IP65
Autres caractéristiques
basse pression
Plage de pression

50 Pa, 100 Pa, 250 Pa, 1 000 Pa
(0,01 psi, 0,04 psi, 0,15 psi, 1,45 psi)

Température de process

Max: 70 °C
(158 °F)

Min: -20 °C
(-4 °F)

Description

La série de transmetteurs HD404T est capable de mesurer des pressions relatives par rapport à l'atmosphère ou différentielles dans la gamme : -de 50 à 1000 Pa (de 0,2" H2O à 4" H2O) pour les versions avec sortie analogique ; -250 Pa / 1000 Pa / 100 mbar pour les versions avec sortie RS485 Modbus-RTU. La série utilise un capteur en silicium de type "micro-usiné" compensé en température qui présente une excellente linéarité, répétabilité et stabilité dans le temps. Le signal de sortie du capteur est amplifié et converti, selon le modèle, en une sortie analogique de courant standard (4-20 mA) et une sortie analogique de tension (0-10 V), ou en une sortie numérique RS485 Modbus-RTU, qui peut alors être transmise sur de longues distances avec une grande immunité au bruit. Dans les modèles avec sortie analogique, il est possible de choisir, via un dip switch, entre deux plages de mesure afin de sélectionner l'échelle optimale pour chaque application. Les applications typiques de la série HD404... sont les suivantes : Surveillance des salles blanches Contrôle des filtres Mesure de débit Contrôle de la climatisation Contrôle de la ventilation En général, les transmetteurs de basse pression sont sensibles au guidage par lequel ils sont montés. La série HD404T est équipée d'un circuit spécial d'auto-zéro qui égalise périodiquement la pression différentielle au niveau du capteur d'entrée et corrige l'offset ; les transmetteurs équipés de ce circuit sont insensibles à la position de montage. En outre, le circuit compense le vieillissement de l'auto-zéro et la déviation du zéro du capteur aux changements de température : la maintenance est pratiquement éliminée.

---
