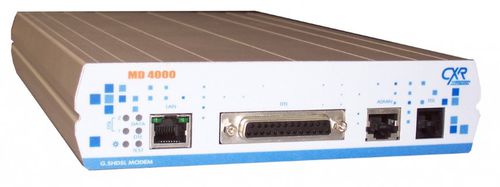

Convertisseur d'impédance MD4000 series

Ethernetsérieà ligne

MD42xx Version 2 fils de 64 Kbps à 2,3 Mbps MD44xx Version 2 ou 4 fils de 64 Kbps à 4,6 Mbps Le MD-4000 est une nouvelle génération de modem destinée au opérateurs pour la boucle locale ou aux clients privé pour l’extension des liens voix ou données dans leur site, mais aussi pour des liaisons point à point à l’intérieur de sites afin de transporter des interfaces télécoms classiques X21/V35/V28, RNIS ou MIC E1/T1 , RNIS S0 BRI , de déporter le réseau local Ethernet ou même de transporter un flux multiplexé. Les MD42ET et MD44ET fonctionnent pour les réseaux Européens ETSI en E1 et Américain ANSI en T1. Pour les réseaux ETSI, il transporte E1 G.703 en mode transparent 2 Mbps ou tramé G.704 de 32 IT de 64 K permettant notamment le décalage d’IT. Il est équipé des interfaces physiques 75 et 120 Ohms. Les MD42ET et MD44ET sont particulièrement étudiés pour la boucle locale des opérateurs voix et des LL, complétés d’une offre de répéteur et de télé alimentation, ainsi que d’une administration centralisée en châssis. Les MD42ET et MD44ET sont aussi destinés à interconnecter les PABX sur des campus à un coût très économique. Les MD4230 et MD4430 assurent le transport de données synchrones aux débits de n 64 Kbps à 2,3 Mbps en 2 fils ou 4,6 Mbps en 4 fils. Le MD4030 permet l’interconnexion de tout type d’équipement : routeurs, commutateurs, codeurs Vidéo... Son interface est configurable par logiciel en mode RS530, X21, V35 ou V28 ainsi que par l’échange du cordon DB25 vers les DB15, M34, DB37 en mode DCE ou DTE. Les MD4x30 fonctionnent face au MD4xET assurant l’extension de la ligne et la conversion d’interface E1 vers Vxx.
