Guidage linéaire à galets AD..M series

en aluminiumsur mesureactionné par courroie

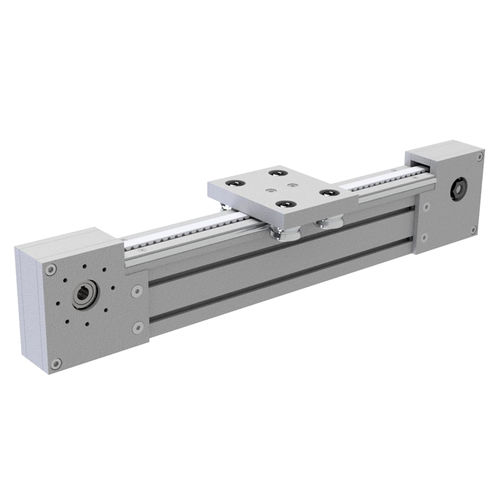

Une série de composants standardisés permet de réaliser une glissière motorisable de la longueur voulue, jusqu’à un maximum de 6 mètres en une seule pièce; il est même possible de les allonger en les assemblant comme il est indiqué à la page 54. La tête motrice en aluminium anodisé est prévue pour le raccordement d’un motoréducteur à vis sans fin à moteur en c.c. ou en c.a. Sur le côté droit comme sur le gauche, il est également possible d’utiliser d’autres types de réducteurs (épicycloïdaux, coaxiaux,….) en utilisant les mêmes prises avec une bride d’adaptation. La tête de renvoi de la courroie dentée est munie d’une poulie tournant sur un axe excentrique grâce auquel il est possible d’effectuer le tensionnement de la courroie. La courroie dentée AT 10/16 est à pas métrique (10 mm) et, à l’intérieur, elle présente des cordelettes métalliques qui lui donnent une forte résistance à l’allongement. Le profil rainuré de soutien (45x90) donne une grande rigidité à la structure. En outre, il est muni d’un espace assurant le passage de la courroie et de cinq rainures qui peuvent servir pour la fixation à la structure sur trois côtés ou pour l’application de fins de course, de capteurs, etc. Le chariot, standard ou réalisé sur mesure, est muni d’une barrette en acier, dentée en ses deux extrémités pour la fixation des deux bouts de la courroie. Tous les composants en aluminium sont anodisés en teinte aluminium naturel. En présence d’agents oxydants, il est possible de monter des roulettes en acier inoxydable sur les barres trempées et chromées ou les barres et des roulettes en acier inoxydable
