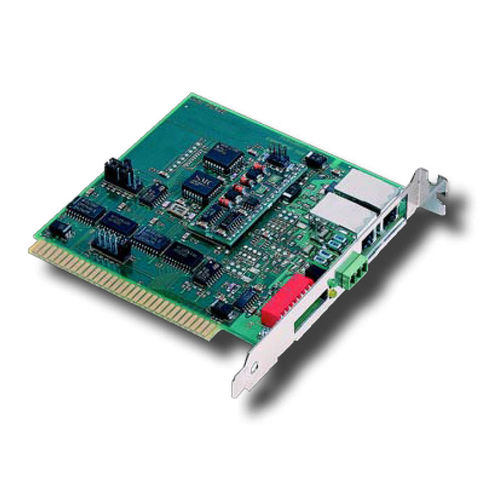

Module d'interface PCX20 series

La série PCX20 de modules d'interface de réseau (NIMs) offre la connectivité sûre d'ARCNET pour les ordinateurs compatibles de XT/AT. Ce produit est conçu avec le morceau de contrôleur de COM20020 ARCNET. Les dispositifs incluent le chaînage de commande, à accès direct au RAM interne, à la détection double d'identification de noeud, et aux débits variables jusqu'à 5 Mbps. Il n'y a aucune condition pour l'arbitrage d'attendre-état. Chaque module PCX20 a deux LED sur le conseil pour l'opération de réseau de surveillance et l'accès d'autobus au module. Il a également un interrupteur à positions multiples externe de sorte que des adresses de noeud puissent être facilement attribuées à nouveau sans enlever le module ou ouvrir la valise d'ordinateur. Il y a huit modèles dans la série PCX20. Le PCX20-CXS soutient des configurations coaxiales d'étoile exigeant les hub externes si autre que la communication point par point est nécessaire. Le PCX20-CXB n'adapte à un multidrop ou à une configuration d'autobus coaxiale, typiquement sans aucun hub. D'autres versions incluent le PCX20-FOG-ST pour le câble optique de fibre avec des connecteurs de rue. Le PCX20-TPB soutient le câblage torsadé de multidrop utilisant RJ-11 et connecteurs de borne de vis. Deux unités fournissent l'opération EIA-485 C.C-couplée : le PCX20-485 permet au mode de carte mère d'être commandé par le logiciel d'utilisateurs, alors que le PCX20-485D force le mode de carte mère par l'intermédiaire du matériel pour ces utilisateurs ayant un logiciel de legs qui est incapable d'appeler la commande de carte mère. Le PCX20-485X offre l'opération EIA-485 transformer-coupled avec le mode de carte mère forcé par le matériel.
