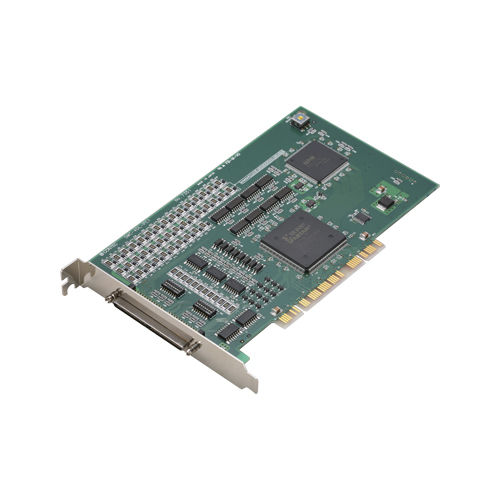

Carte de contrôle de mouvement multiaxe SMC-4DL-PCI

servomoteurlinéairede synchronisation

Ce produit est une carte de commande de mouvement aux normes du bus PCI qui peut positionner un moteur pas à pas ou un servomoteur (de type à entrée par train d'impulsions). Ce produit possède des fonctions de positionnement, de retour à l'origine, d'interpolation linéaire, d'accélération et de décélération par courbe en S, d'interpolation linéaire multiaxiale et de priorité sur la vitesse ou la position. Ce produit couvre un large éventail d'applications, notamment les équipements à semi-conducteurs, les instruments de test, les robots multi-axes et les robots X-Y. Ce produit peut contrôler jusqu'à quatre axes seuls. Grâce à la bibliothèque de pilotes [API-PAC(W32)], vous pouvez créer un logiciel d'application Windows pour cette carte dans votre langage de programmation préféré prenant en charge les fonctions Win32 API, comme Visual Basic ou Visual C++. Capable de contrôler indépendamment plusieurs axes et d'émettre des impulsions jusqu'à 9,8 Mpps Il est possible de contrôler jusqu'à 4 axes et d'obtenir une sortie d'impulsions de commande de moteur jusqu'à 9,8 Mpps. L'impulsion de commande du moteur prend en charge l'impulsion commune, l'impulsion indépendante et l'impulsion de déphasage de 90°. L'appareil est équipé d'une entrée de limite à 3 canaux/axe, d'une entrée polyvalente à 7 canaux/axe et d'une sortie polyvalente à 3 canaux/axe. En outre, selon le réglage du logiciel, 5 entrées polyvalentes peuvent être utilisées comme entrées d'alarme et les sorties polyvalentes comme sorties d'effacement du compteur d'écart. Capable de contrôler le jogging à vitesse fixe ou par accélération et décélération linéaires/courbes, positionnement et retour à l'origine L'appareil est équipé d'un circuit intégré de commande de moteur de la série PCL6100 de Nippon Pulse Motor Co. Ltd. capable de commander la marche par impulsions, le positionnement, le retour à l'origine, la synchronisation et l'interpolation linéaire.
