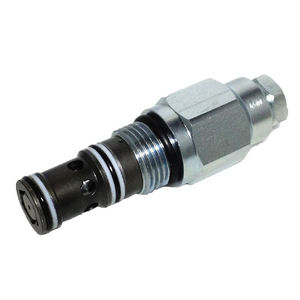

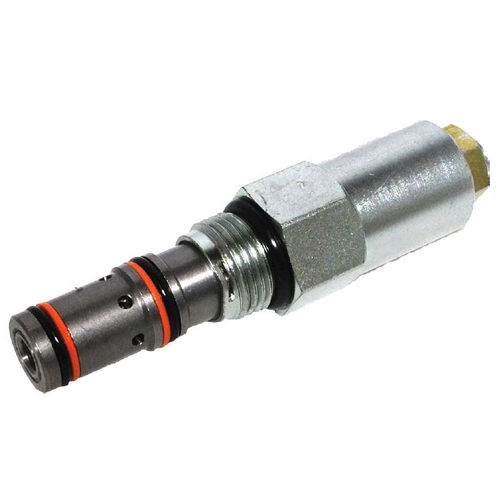

Vanne à cartouche CP448-1

pour vérinpour actionneur3 voies

Cette vanne d'équilibrage à 3 orifices, pilotée de l'extérieur, à pilotage externe, est de type cartouche, de taille 8, à faible fuite avec évent hydraulique. La section de contrôle permet un écoulement libre du distributeur (orifice 2) vers la charge (orifice 1), tout en bloquant normalement l'écoulement de l'orifice 1 vers l'orifice 2. Le flux inverse est bloqué jusqu'à ce que la pression pilote soit appliquée à l'orifice 3. Lorsque la pression de charge à l'orifice 1 dépasse la pression réglée, la soupape de sûreté est activée et la pression est déchargée de l'orifice 1 à l'orifice 2. Applications Les soupapes d'équilibrage simples sont normalement utilisées lorsque la charge est unidirectionnelle, comme les élévateurs aériens, les grues ou les treuils. Dans les applications de maintien de charge, ils peuvent être utilisés comme vannes de rupture de tuyau lorsqu'ils sont installés à proximité ou dans un actionneur. Les vannes doubles peuvent être utilisées pour le contrôle bidirectionnel des charges dans les applications moteur, ou pour les vérins qui dépassent le centre.
