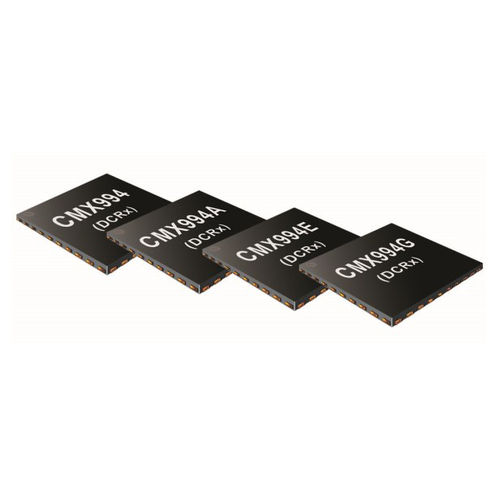

Circuit intégré récepteur radio CMX994 series

pour télécommande radioà large bandepour extérieur

Les CMX994 /CMX994A /CMX994E /CMX994G sont une famille de circuits intégrés de récepteurs à conversion directe dotés de PowerTrade™, la capacité de sélectionner dynamiquement les modes de puissance par rapport aux modes de performance afin d'optimiser les compromis de fonctionnement. Modes standard et basse consommation Modes standard et supplémentaire à faible consommation Modes amélioré, standard et faible consommation Modes amélioré, standard et basse consommation, performance garantie à 30 MHz Les CMX994/A/E/G offrent des performances de blocage exceptionnelles, les valeurs typiques se situant entre 98dB et 102dB selon la méthode de mesure. Les trois dispositifs comprennent un LNA large bande avec contrôle de gain suivi d'un démodulateur I/Q à gamme dynamique élevée et à IIP2 très élevé. La section bande de base du récepteur comprend des amplificateurs et des étages de filtrage en bande de base précis, à largeur de bande configurable. La génération de l'OL est assurée par une PLL à N entier et un amplificateur à résistance négative VCO ; un LO externe peut également être utilisé. Des diviseurs d'OL sont prévus pour un fonctionnement multibande flexible. Le CMX994/A/E/G fonctionne à partir d'une alimentation unique de 3,3V sur une plage de température de -40°C à +85°C et est disponible dans un petit boîtier VQFN (Q4) de 40 broches. Famille de récepteurs à conversion directe avec PowerTrade™ Modes de puissance et de performance flexibles - CMX994 - Modes standard et basse consommation - CMX994A - Modes standard et basse consommation supplémentaire - CMX994E - Modes amélioré, standard et basse consommation - CMX994G - Modes amélioré, standard et basse consommation, performance garantie de 30MHz pour les radios fonctionnant jusqu'à 30MH Conversion unique Rx vers IF zéro, IF proche de zéro ou IF faible ; IF zéro élimine les réponses d'image
