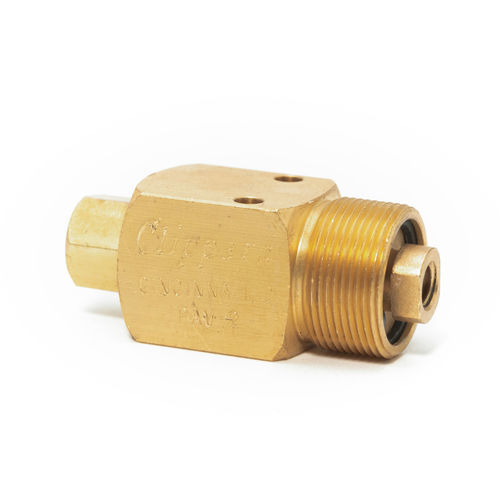

Vanne à clapet PAV-3à commande pneumatiquepilotepour l'eau
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- à clapet
- Actionnement
- à commande pneumatique
- Fonction
- pilote
- Media
- pour l'eau, pour huile, pour air
- Corps
- miniature, en laiton
- Nombre de voies
- 3 voies, à 2 voies
- Autres caractéristiques
- compacte, normalement fermée, normalement ouverte
- Pression
Max: 300 psi
Min: 0 psi
- Débit
113 l/min, 190 l/min
(29,85 us gal/min, 50,19 us gal/min)
Description
Ces vannes à 2 et 3 voies normalement ouvertes ou normalement fermées incorporent
un actionneur pilote intégré qui fournit un ensemble compact
et une installation simple. La valve interne est identique à la MAV-
2/3 ou MAVO-2/3.
Moyen : Air, eau ou huile
Pression d'entrée : PAV-2/3 : 300 psig ; PAVO-2/3:150 psig max.
Pression de pilotage d'air : 15 psig min.
Débit d'air : PAV-2/3 : 4.0 scfm @ 50 psig ; 6.8 scfm @ 100 psig ;
PAVO-2/3 : 6.8 scfm @ 50 psig ; 11.6 scfm @ 100 psig
Montage : Filetage 5/8-32 ou vis #4. L'écrou et la rondelle-frein peuvent être commandés
séparément. Numéro de pièce : PAV-MH
Matériaux : Corps en laiton, joints en nitrile, tige et ressort en acier inoxydable
Support de pied : FB-1791
---
