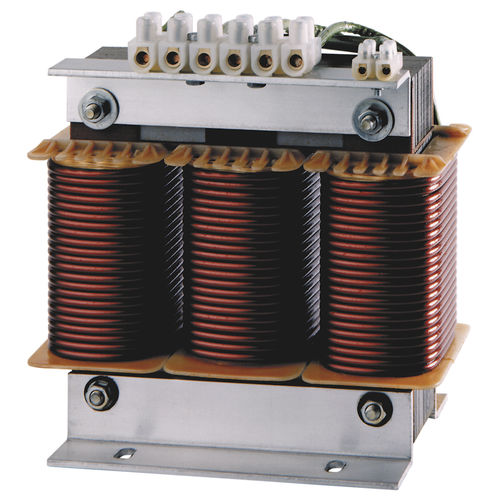

Réactance de filtre d'harmonique triphasée R-RE-RBE series

CIRCUTOR a normalisé les réactances de la série RE/RBE pour les destiner tout particulièrement aux batteries statiques. Pour un meilleur fonctionnement de l'ensemble, ces réactances sont raccordées à l'intérieur du triangle formé par le groupe condensateur-réactance. À puissance égale, ces réactances RE/RBE possèdent une valeur de courant nominal 1,73 fois plus faible et une valeur d'inductance 3 fois plus élevée qu'une réactance R/RB. Une gamme standard de réactances de réjection de 400 V avec p = 7 % est proposée avec une fréquence de résonance de 189 Hz pour des réseaux de 50 Hz (ou, sur demande, de 227 Hz pour des réseaux de 60 Hz). Des réactances destinées à des batteries statiques adaptées à une quelconque valeur de puissance, de p %, de tension et de fréquence peuvent également être fabriquées sur demande. Les réactances pour basse puissance, de type RE, sont fabriquées au moyen de tôles à faibles pertes et sont bobinées avec du fil de cuivre. La connexion se fait moyennant des bornes appropriées. Les réactances LRB sont utilisées pour des puissances plus élevées. Elles sont pourvues d'un noyau de tôles magnétiques à entrefers multiples, ce qui leur confère d'excellentes caractéristiques et se traduit par de très faibles pertes. Les bobinages sont à bande d'aluminium (ou bande de cuivre sur demande). Les connexions d'entrée et de sortie sont réalisées à l'aide d'une plaque. Ces deux modèles de réactance (RE et RBE) sont soumis à une imprégnation de vernis sous vide pour augmenter l'isolement et réduire le bruit.
