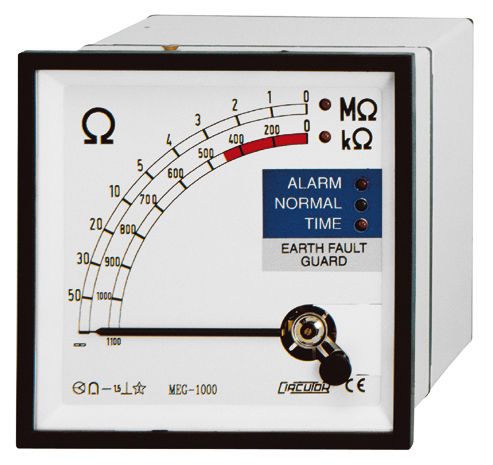

Appareil de mesure de résistance d'isolement encastrable MEG series

Aucune alimentation auxiliaire nécessaire Boîtier DIN de 96 x 96 mm Classe de précision 1,5 Systèmes à neutre isolé ou impédant (réseau IT) Applications Le MEG-1000 est un équipement qui mesure et contrôle, par le biais de relais, la résistance d'isolement entre une phase et la terre sur une ligne à neutre isolé ou impédant (IT). La valeur de la résistance d'isolement peut être affichée sur un indicateur galvanométrique situé sur la façade de l'appareil. Pour effectuer la mesure, l'équipement applique une tension continue de 24 V entre la phase et la terre et calcule le courant de fuite qui circule à travers les résistances d'isolement du réseau. Ce courant permet de déterminer la résistance d'isolement. L'équipement dispose de deux relais de sortie temporisés, l'un d'entre eux faisant office de maximum (il se déclenche lorsque la résistance d'isolement est inférieure à une valeur déterminée). Le point de déclenchement et le temps de retard à la connexion peuvent être réglés sur les deux relais à l'aide de potentiomètres situés à l'arrière de l'appareil. La DEL frontale NORMAL s'allume lorsque la résistance d'isolement est comprise entre la valeur maximale et la valeur minimale définies par les potentiomètres. Si la résistance se trouve en dehors de la plage définie (au-dessus ou au-dessous), la DEL frontale ALARM s'allume.
