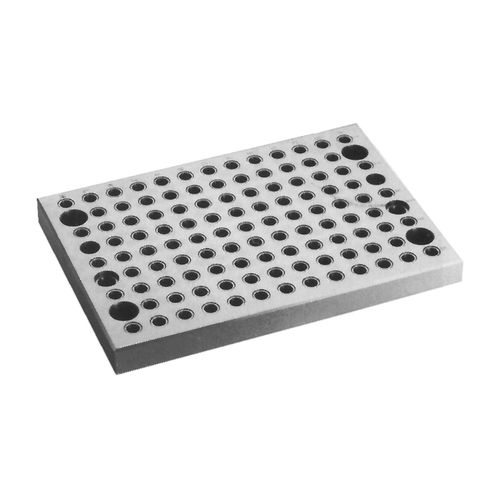

Plaque de bridage de précision CL-BF00-0112
en fonterectangulaire

plaque de bridage de précision
plaque de bridage de précision
plaque de bridage de précision
plaque de bridage de précision
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
de précision
Matériau
en fonte
Forme
rectangulaire

Description

Nouvel article ! Plaques d'outillage modulaires idéales pour les centres d'usinage verticaux, intégrant notre système modulaire Standard (1/2-13). Le matériau en fonte offre une précision supérieure, une stabilité dimensionnelle et un amortissement des vibrations. Finition usinée avec des tolérances serrées, avec une grille de trous polyvalents espacés de 2,0000" à 0,0008" de la position réelle. Ces plaques d'outillage rectangulaires peuvent être connectées avec précision pour créer de nombreuses combinaisons de longueur et de largeur. Les plaques peuvent être montées soit dans le sens de la longueur, soit dans le sens de la largeur. La longueur de chaque plaque est égale à la largeur de la taille immédiatement supérieure, ce qui permet de nombreuses combinaisons possibles en tournant les plaques de 90°. La taille de 20" x 24" est indiquée ici. Chaque trou polyvalent d'une plaque ou d'un bloc d'outillage MF40 du système standard est doté d'une douille de 1/2" ID sur le dessus et d'un insert fileté de 1/2-13 en dessous. Les trous polyvalents sont situés selon un quadrillage précis de 2,0000", espacés de ±0,0008 pouce de la position réelle. Des vis de localisation, avec un épaulement rectifié avec précision, sont utilisées pour localiser et fixer en même temps. Deux clés de localisation sont nécessaires pour localiser une plaque d'outillage rectangulaire sur une table à rainures en T (à commander séparément pour s'adapter à une machine spécifique). Chaque plaque comporte deux séries de trous de positionnement, pour un montage dans le sens de la longueur ou de la largeur. Les trous de montage s'adaptent à presque tous les espacements américains ou métriques. Fixation à l'aide de vis à tête creuse et d'écrous en T (à commander séparément). Voir les produits connexes ci-dessous pour les accessoires de montage.

---
