Manchon de serrage TTB-xx series

filetéà visserà bague

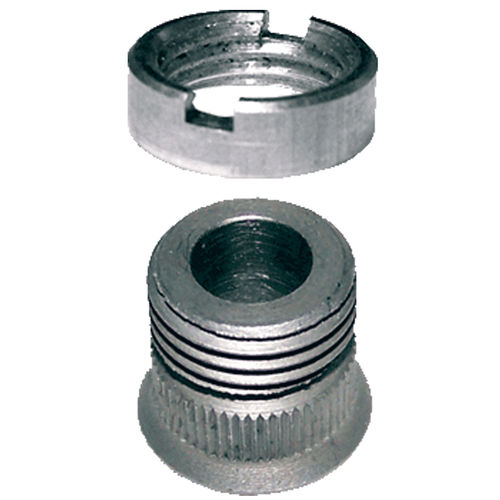

Douilles filetées - Type à tête fraisée (TTB) Douilles de Drill-Jig Une douille économique conçue pour les plaques de gabarit à gabarit mince de 3/64" à 3/8" d'épaisseur. Les douilles sont maintenues en place par une bague de retenue filetée (à commander séparément). Le filetage à gauche est auto-serrant pendant le perçage pour empêcher la bague de retenue de se desserrer. Le contact à fleur de la bague de retenue avec la plaque de montage assure un alignement perpendiculaire du foret. Les dentelures de diamètre extérieur empêchent la douille de tourner pendant le perçage. Choisissez le type standard à fraisage (illustré ici) pour un montage à fleur, ou le type à bride pour une installation sans fraisage de la plaque de montage. Les douilles de gabarit filetées peuvent être facilement retirées pour être remplacées ou réutilisées. Fabriqué aux États-Unis. Pour commander une douille standard spécifique, sélectionnez la référence de base ci-dessous et ajoutez la taille de la douille souhaitée (en pouces décimaux à 4 places) sur l'écran Prix et disponibilité. Voir l'onglet Informations techniques pour les tailles de perçage standard. Les prix standard ne s'appliquent qu'aux douilles dont la taille d'identification standard (en pouces, chiffres, lettres ou métrique) se situe dans la fourchette indiquée. Pour compléter l'assemblage de la douille, commandez l'anneau de retenue correspondant indiqué dans le tableau ci-dessous, qui varie en fonction de l'épaisseur du gabarit. Exemples : TTB-24-.1250 Douille avec ID 1/8" (.1250) TTR-24-3 Bague de retenue assortie pour gabarit de 1/4" d'épaisseur Choisissez le type standard à fraisage (illustré ici) pour un montage encastré, ou le type à bride pour une installation sans fraisage de la plaque de montage.
