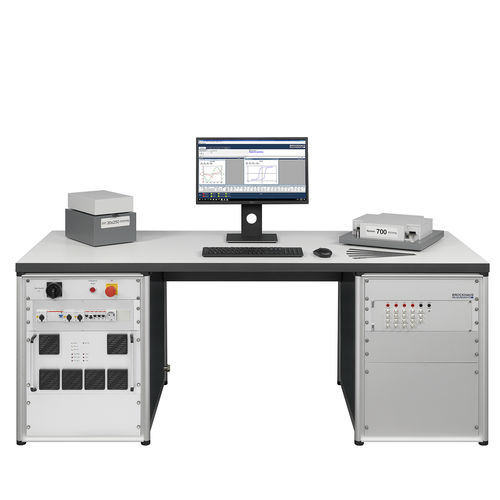

Testeur pour fer doux MPG 100

de champ magnétiquede propriétés magnétiquesde bobine

- Détermination des propriétés magnétiques de l'acier électrique et d'autres matériaux magnétiques doux - Configuration libre avec des systèmes de bobines de mesure spécifiques - Connexion en parallèle de jusqu'à 12 systèmes de bobines de mesure - Documentation des données entièrement numérisée - Systèmes de bobines de mesure et évaluation selon IEC 69404 ff et ISO ASTM pour les mesures avec cadre d'Epstein et bobine de mesure de tôle - Polyvalent - Facile à utiliser - Changement automatique de bobine pour une utilisation aisée - Module pour la mesure d'anneaux, de noyaux de bandes d'anneaux, de laminés empilés, etc. - Logiciel BROCKHAUS® MPG Expert pour la mesure, la présentation et l'intégration dans les systèmes QM Principe de fonctionnement du MPG 100 Dans une bobine de mesure, un échantillon de matériau est exposé à un champ magnétique défini et un flux magnétique est créé dans la tôle d'acier. Le courant électrique nécessaire est fourni par un amplificateur de puissance. Le courant est mesuré au moyen d'une résistance de précision (shunt) stable en température et sans induction ou par des bobines de champ. Détermination de la polarisation par la mesure de la tension induite, puis conversion et intégration au moyen d'un processeur 16 bits. L'enregistrement parallèle des tailles H et J avec des systèmes d'enregistrement séparés garantit une mesure absolument simultanée. Les erreurs de mesure dues au déphasage sont ainsi exclues. A partir des paramètres différenciés et intégrés, le système de traitement peut calculer toutes les valeurs susmentionnées. Il n'y a pas de sources d'erreurs telles que les multiplicateurs et les intégrateurs analogiques. La mesure s'effectue au moyen d'une polarisation sinusoïdale. En utilisant un algorithme de contrôle, la tension secondaire peut être vérifiée et contrôlée de manière sinusoïdale.
