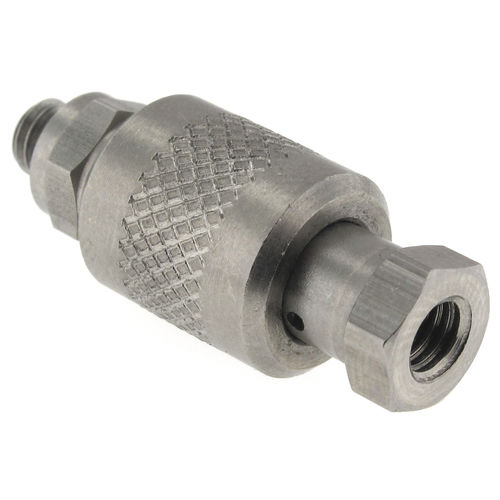

vanne coulissante / manuelle / d'arrêt / pour l'eau
MSV series Beswick Engineering Co, Inc.

{{requestButtons}}

Caractéristiques

  • Type:

    coulissante

  • Actionnement:

    manuelle

  • Fonction:

    d'arrêt

  • Media:

    pour l'eau, pour huile, pour produits chimiques, pour carburant, pour gaz, pour air

  • Corps:

    filetée, miniature, en ligne, en inox

  • Applications:

    pour l'industrie chimique, pour l'industrie agroalimentaire, pour instrumentation, pour l'industrie des semi-conducteurs, pour applications médicales, pour applications pharmaceutiques, pour laboratoire

  • Autres caractéristiques:

    compacte, haute performance, résistante à la corrosion, résistante aux produits chimiques, d'échappement

  • Pression:

    Max: 13.8 bar (200.2 psi)

    Min: 0 bar (0 psi)

  • DN:

    1.1 mm

Description


Description : La soupape à manchon de glissière de série de MSV fournit une valve à trois voies intégrée efficace. Quand la douille est déplacée à la position de "ON", on permet à le fluide de passer par la valve. Quand la douille est déplacée à la position de "OFF", la sortie est épuisée à l'atmosphère et le fluide est empêché de sortir l'orifice d'entrée. La valve peut être attachée directement sur un dispositif à isoler et n'exige pas le support. Estimation maximum de pression : 200psig coulent : Restriction équivalente à un 0.039 » - 0.042 » (1.0mm à 1.1mm) orifice. Poids approximatif : 15g dans le laiton et 303 inoxidables. Le poids changera légèrement, selon la configuration. Mise en communication : 10-32 interne, 10-32 externe, ou orifice d'entrée barbelé, orifice de sortie 10-32 fileté interne. Le support intégré de dispositifs pour l'intégration facile tient compte de la mise à l'air libre de la pression descendant quand dans le laiton matériel de position de "OFF", le silicone inoxidable de 303 joints, EPDM, Viton, Chemraz, buna-n, Flourosilicone
