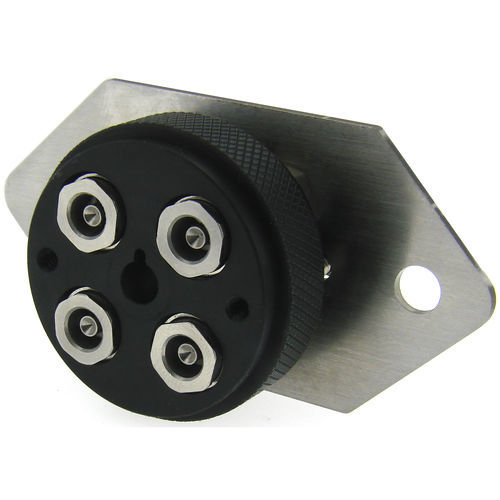

Raccord rapide / droit / hydraulique / pneumatique
QDC4L-101-I Beswick Engineering Co, Inc.

Caractéristiques

  • Fixation:

    rapide

  • Forme:

    droit

  • Application:

    hydraulique, pneumatique

  • Matériau:

    en inox

  • Autres caractéristiques:

    résistant aux produits chimiques, avec sceau, compact, résistant à la corrosion, multiconnexion, miniature, pour l'industrie pharmaceutique, à grande plage de températures, avec robinet d'arrêt, pour l'industrie agroalimentaire, pour applications chimiques, pour l'industrie biotechnologique

  • Diamètre:

    1.27 mm

  • Pression de service:

    Min: 0 bar (0 psi)

    Max: 34.7 bar (503.28 psi)

Description


Beswick présente QDC. - rapide 101-E-DS multiligne avec la goupille externe. Coupé est à l'extrémité externe rapide multiligne. Le rapide est de casser-type et a une douille libérante. Ceci permet le raccordement ou le débranchage simultané des fluides multiples avec une main. Les canalisations hydrauliques peuvent être débranchées par une poussée centripète simple de la douille. Les lignes peuvent être reliées par la poussée simultanée des extrémités internes et externes.

Les caractéristiques de conception une goupille verouillée d'endroit. Ceci assure la canalisation hydraulique précise orientation à l'heure du raccordement. Un robinet d'isolement automatique est inclus dans l'extrémité interne. Tout en se reliant, le dispositif fournit une estimation maximum de pression de 500 psig, et tout en débranchant, il est de 200 psig.

Il est disponible tous les deux comme un double a coupé la configuration avec les extrémités internes et externes coupées ou en tant que configuration coupée simple avec seulement couper interne de fin. Pour obtenir une pleine assemblée rapide, la goupille multiligne moitié de QDC E doit être appareillée avec une goupille multiligne de QDC I à moitié. Elle est disponible dans 4, 6 - et 8 la ligne configurations.
