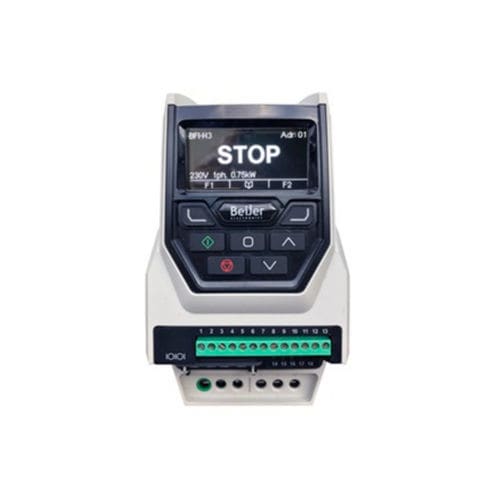

Variateur de fréquence pour lutte anti-vectorielle BFI-H3-22-0043-1F12-MN

à inductionsynchroneà aimants permanents

-Puissance de sortie 0,75 kW -Sortie 3x230 VAC, 4.3 A -Tension d'entrée 1x200-240 VAC -IP20 Mécanique Classe IP - IP20 Taille physique - Taille 2 Dimensions (H x L x P) - 221 mm x 110 mm x 185 mm Poids - 1,8 kg Perte de puissance typique à la puissance nominale - 2 % de la puissance nominale Interrupteur principal - Non Interrupteur principal, interrupteur de commande et potentiomètre intégrés - Non Circuits imprimés à revêtement conforme - Oui, IEC 60721-3-3, 3S2/3C2 Caractéristiques de sortie Tension de sortie - 3 x 230 VAC Courant nominal du moteur - 4,3 A Capacité de surcharge - 110 % pendant 60 secondes, 165 % pendant 4 secondes Puissance du moteur - 0,75 kW Fréquence de sortie - 0 - 250 Hz, résolution 0,1 Hz Types de moteurs pris en charge : induction CA triphasée (IM), aimant permanent CA (PM), courant continu sans balais (BLDC), réluctance synchrone (SynRM) Transistor de freinage intégré - Non Capacité de régénération - Pas de transistor de freinage Valeurs nominales d'entrée Tension d'alimentation - 200 - 240 VCA ± 10 Fluctuations de tension - +/- 10 Déséquilibre de phase - 3% maximum autorisé Facteur de déplacement - > 0,98 Fréquence d'alimentation - 48 - 62Hz Cycles d'alimentation - 120 par heure maximum, espacés régulièrement Distorsion totale du courant harmonique - EN61000-3-12 Spécifications des commandes Modes de contrôle - Couple variable V/F, Couple variable optimisé en énergie V/F, Couple constant U/F, Contrôle de vitesse vectoriel sans capteur, Contrôle de moteur à réluctance synchrone, Contrôle de moteur CC sans balais, Contrôle vectoriel PM en boucle ouverte Limitation du courant/couple - Limitation du couple et du courant Fréquence PWM - 4-32 kHz effectifs Mode d'arrêt - Rampe d'arrêt : réglable par l'utilisateur de 0,1 à 6000 secondes. Arrêt rapide. Arrêt en roue libre Freinage - Freinage par flux du moteur
